Armature Carport solaire autoporté MANIHI *Étape requise
Les panneaux solaires sont installés en position portrait
Longueur x largeur x épaisseur
La fabrication sur mesure nécessite de connaître les dimensions exactes des panneaux solaires et entraxe de fixation (qui détermine l’encombrement).
Important : trous de fixation nécessaires sur le grand côté du panneau.
Détection automatique
Votre configuration:

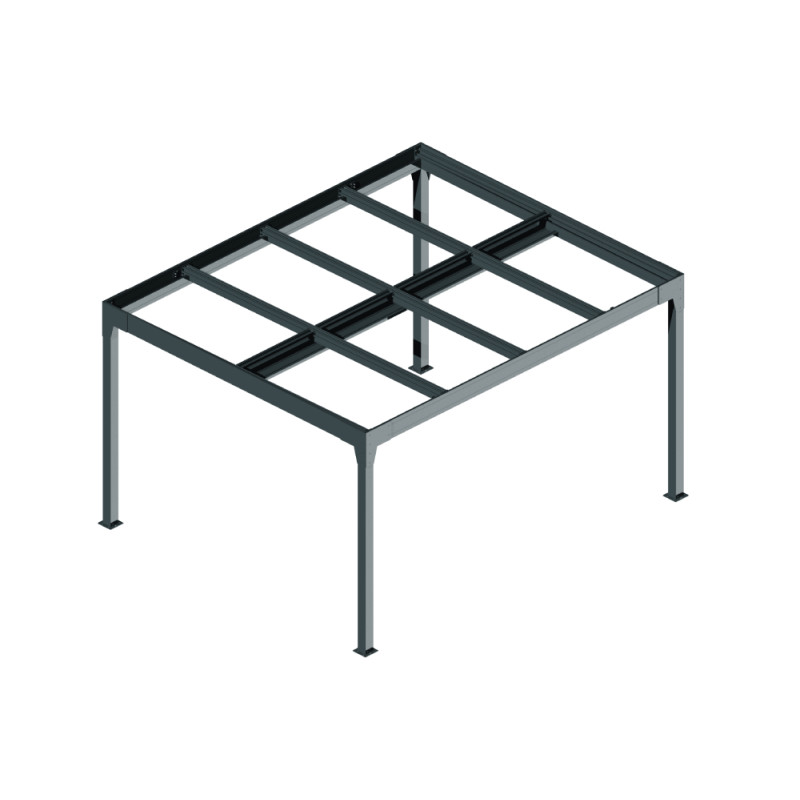

Structure de pergola photovoltaïque en aluminium : aménagez votre extérieur tout en produisant de l'électricité solaire
Profitez pleinement de votre terrasse ou de votre jardin grâce à notre armature de pergola photovoltaïque en aluminium. Conçue pour accueillir des panneaux solaires, elle permet de créer un espace de vie confortable tout en générant une énergie renouvelable destinée à l'autoconsommation ou à l'injection sur le réseau.
À la différence d'une installation photovoltaïque en toiture, cette pergola solaire est indépendante de votre habitation. Elle offre une solution esthétique pour produire votre propre électricité sans intervenir sur la couverture de votre maison, tout en apportant une véritable valeur ajoutée à votre extérieur.
Fabriquée en aluminium, la structure bénéficie d'une excellente résistance à la corrosion et aux conditions climatiques. Sa conception robuste garantit une grande stabilité tout en facilitant les opérations de montage.
Une armature conçue pour accueillir vos panneaux photovoltaïques
Cette structure est compatible avec un grand nombre de panneaux photovoltaïques installés en position portrait. Les systèmes de fixation réglables permettent de recevoir des panneaux d'une épaisseur comprise entre 30 et 35 mm, offrant ainsi une large compatibilité avec les principaux modèles disponibles sur le marché.

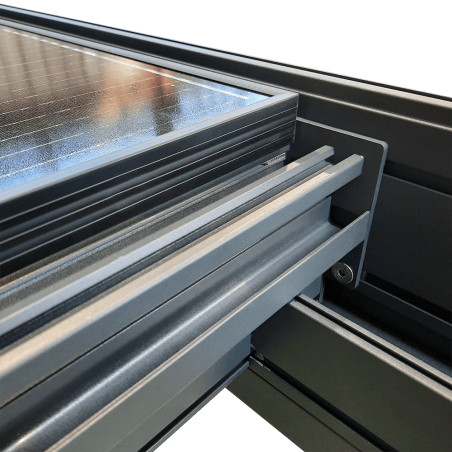

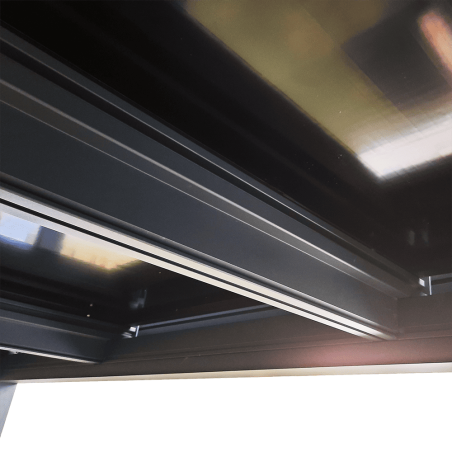

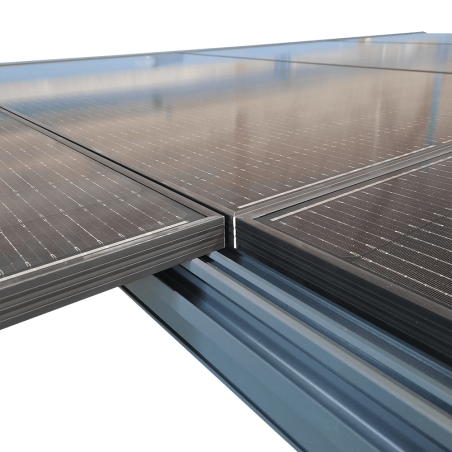

Les profils de jonction entre les panneaux sont équipés de joints assurant une bonne étanchéité. Les eaux pluviales sont ensuite dirigées vers les poteaux intégrant un système d'évacuation discret, garantissant un drainage efficace et une meilleure protection de l'ensemble de la structure.

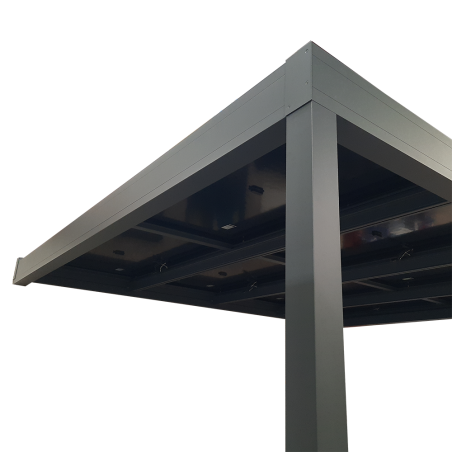

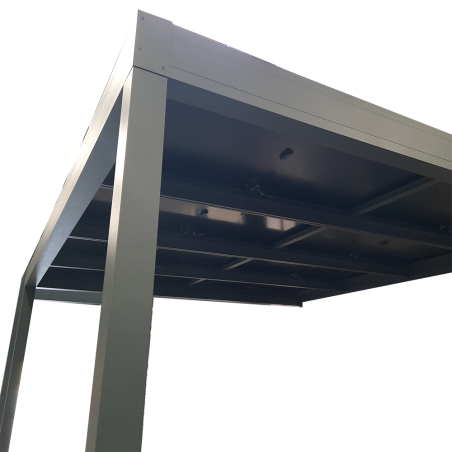

Avec son toit plat (0°), cette pergola affiche un style contemporain qui s'intègre facilement à tous les environnements extérieurs.

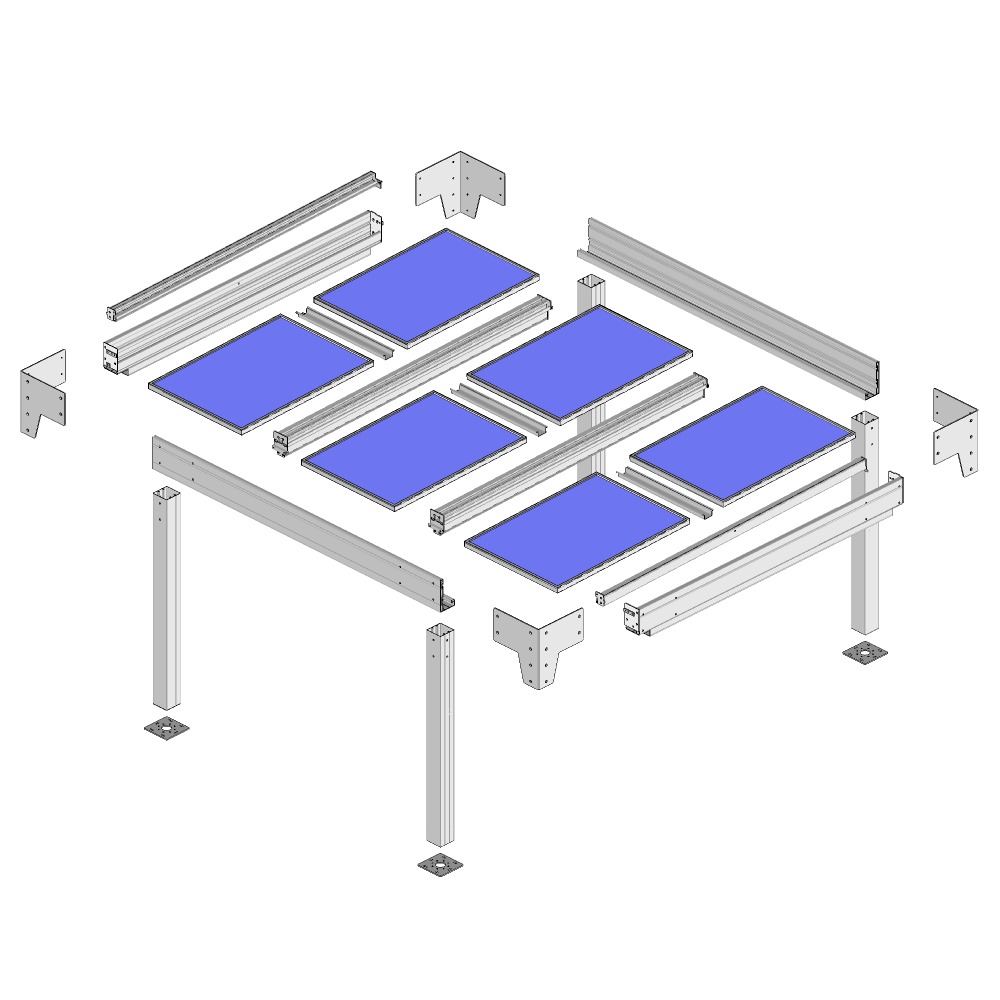

Composition du kit d'armature
Le kit comprend tous les éléments nécessaires à la réalisation de votre structure :
- Les profilés en aluminium de la pergola.
- L'ensemble des pièces d'assemblage.
- La visserie complète pour le montage.
- Le système de fixation destiné aux panneaux photovoltaïques et aux micro-onduleurs.
- Prévoir les éléments nécessaires pour la fixation au sol : les vis de fixation au sol ne sont pas fournies - à adapter à la nature de votre support de fixation.
Réglementation et démarches administratives
Avant de procéder à l'installation de votre pergola photovoltaïque, certaines formalités peuvent être nécessaires selon les dimensions de votre projet :
- Pour une surface comprise entre 5 m² et 20 m², une déclaration préalable de travaux est généralement demandée par la mairie.
- Au-delà de 20 m², un permis de construire est le plus souvent obligatoire.
Si votre installation est raccordée au réseau public d'électricité, une déclaration CACSI auprès d'Enedis devra également être effectuée, que vous souhaitiez uniquement autoconsommer votre production ou injecter un surplus sur le réseau.
Nous vous conseillons de vérifier les règles d'urbanisme applicables auprès de votre mairie avant le lancement de votre projet afin de vous assurer de la conformité de votre installation.

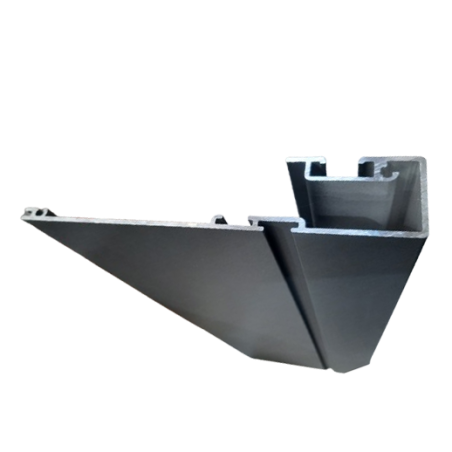

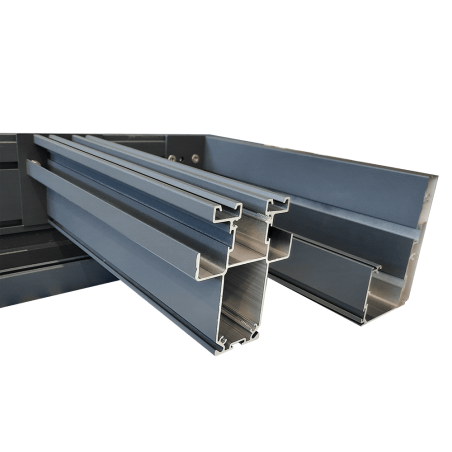

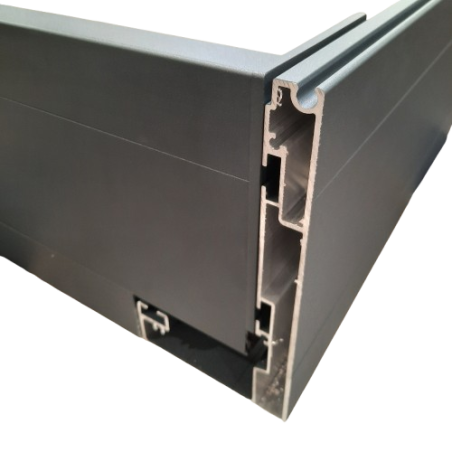

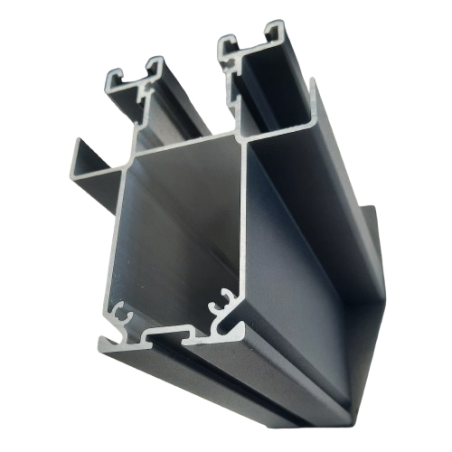

Notre Structure 100% Aluminium

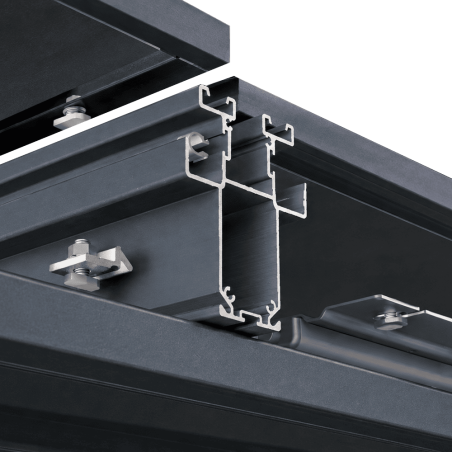

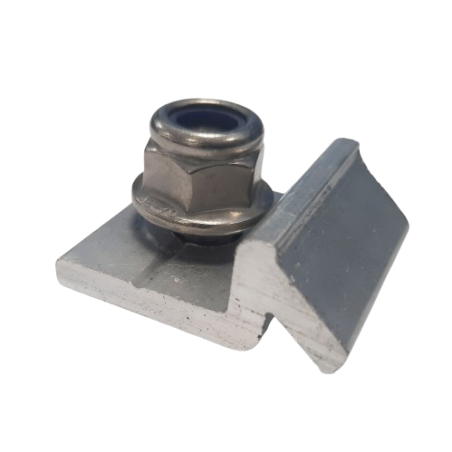

Les solutions technologiques conçues pour notre pergola (même conception pour le carport), permet une pose simple et rapide à la portée de tous. Le chemin de câble, fixé sous les chevrons intermédiaires, accueille les micro-onduleurs et les câbles de connexion pour une finition harmonieuse. Sa mise en place, à l’aide de cavalier de verrouillage, permet de positionner ce dernier ou vous le souhaitez. La fixation des panneaux photovoltaïques sera réalisée avec notre système breveté SIMPLYFix', à l’aide d’écrou tête marteau montés, au préalable, sur le cadre des panneaux. Cela permet une pose rapide et efficace, panneau par panneau.
Positionnez, verrouillez, c’est fixé !
Un câblage en quelques clips

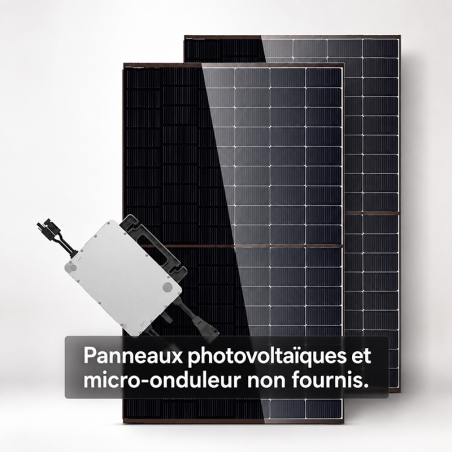

Chaque Micro-onduleur de 800Wc, relié à 2 panneaux, transformera le courant continu en courant alternatif afin de pouvoir l’injecter sur le circuit électrique de votre habitation. Leur principal avantage est de gérer indépendamment les panneaux solaires à la différence des onduleurs centraux. Cela signifie que la productivité des panneaux est gérée individuellement ce qui permet d’optimiser la production jusqu’à 30%. Pour raccorder votre installation à votre tableau électrique en toute sécurité, nous fournissons un kit de protection AC (Coffret AC) qui est adapté à votre configuration, sera fixé proche de votre tableau électrique. Le boîtier, muni d’un parafoudre* d’un disjoncteur et de son câble de terre en 6mm², sécurisera votre installation de toute surcharge éventuelle. La mise à la terre, quant à elle, se réalisera en un point sur le chemin de câble. En effet la présence de TerraGriff dans notre kit de connexion permet un transfert de la terre des panneaux jusqu’à ce dernier. Les connexions entre éléments seront réalisées grâce à une connectique rapide, clippez et c’est branché.
* En option selon coffret AC. L’illustration ci-dessus est un schéma de principe il ne reflète pas totalement la réalité.
MANIHI-CARPORT-ILOT-ARMA
Fiche technique
- Accessoires nécessaires pour la pose non inclus
- La fixation qui est adaptée à votre matière de mur
