Choix du moteur de volet roulant

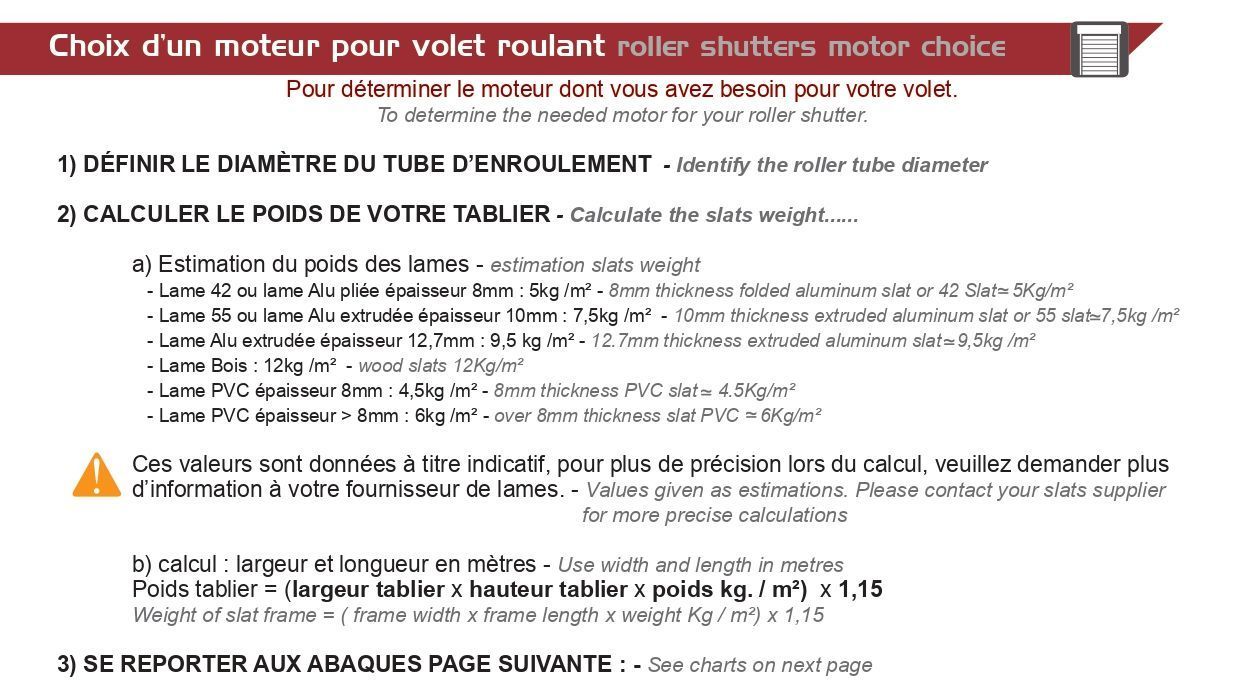

Choix d’un moteur pour volet roulant roller shutters motor choice
Pour déterminer le moteur dont vous avez besoin pour votre volet. To determine the needed motor for your roller shutter

1) DÉFINIR LE DIAMÈTRE DU TUBE D’ENROULEMENT - Identify the roller tube diameter

2) CALCULER LE POIDS DE VOTRE TABLIER - Calculate the slats weight......

a) Estimation du poids des lames - estimation slats weight
  • Lame 42 ou lame Alu pliée épaisseur 8mm : 5kg /m² - 8mm thickness folded aluminium slat or 42 Slat ≃ 5Kg/m²
  • Lame 55 ou lame Alu extrudée épaisseur 10mm : 7,5kg /m² - 10mm thickness extruded aluminium slat or 55 slat ≃ 7,5kg /m²
  • Lame Alu extrudée épaisseur 12,7mm : 9,5 kg /m² - 12.7mm thickness extruded aluminium slat ≃ 9,5kg /m²
  • Lame Bois : 12kg /m² - wood slats 12kg/m²
  • Lame PVC épaisseur 8mm : 4,5kg /m² - 8mm thickness PVC slat ≃ 4.5Kg/m²
  • Lame PVC épaisseur > 8mm : 6kg /m² - over 8mm thickness slat PVC ≃ 6Kg/m²
Ces valeurs sont données à titre indicatif, pour plus de précision lors du calcul, veuillez demander plus d’information à votre fournisseur de lames. - Values given as estimations. Please contact your slats supplier
for more precise calculations
b) calcul : largeur et longueur en mètres - Use width and length in metres
Poids tablier = (largeur tablier x hauteur tablier x poids kg. / m²) x 1,15
Weight of slat frame = ( frame width x frame length x weight Kg / m²) x 1,15

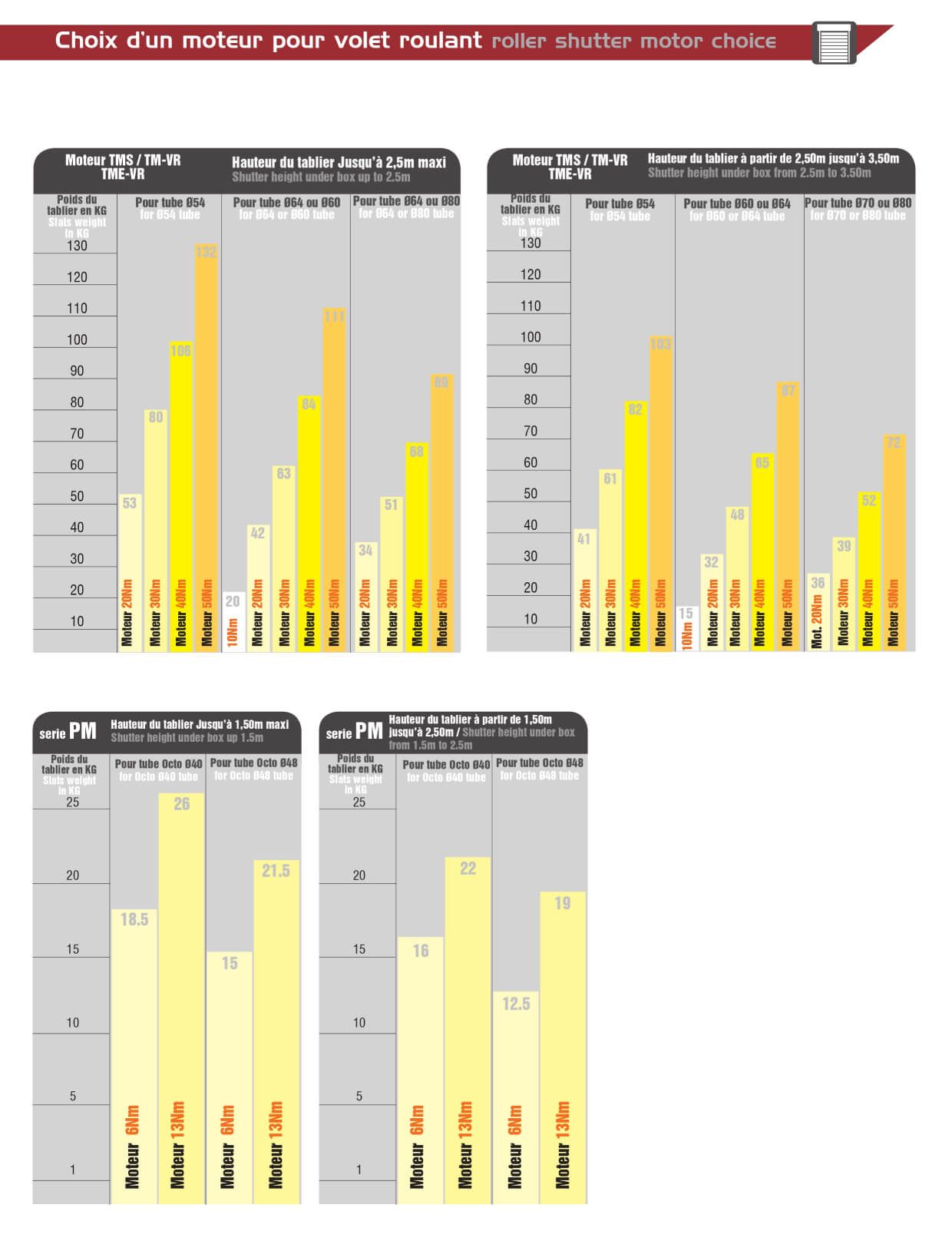

3) SE REPORTER AUX ABAQUES PAGE SUIVANTE : - See charts on next page
