Fabrication à la commande délai de fabrication + livraison 4 à 5 semaines
Armature Carport solaire HITIA pieds déportés *Étape requise
Les panneaux solaires sont installés en position paysage
Longueur x largeur x épaisseur
La fabrication sur mesure nécessite de connaître les dimensions exactes des panneaux solaires et entraxe de fixation (qui détermine l’encombrement).
Important : trous de fixation nécessaires sur le grand côté du panneau.
Votre configuration:

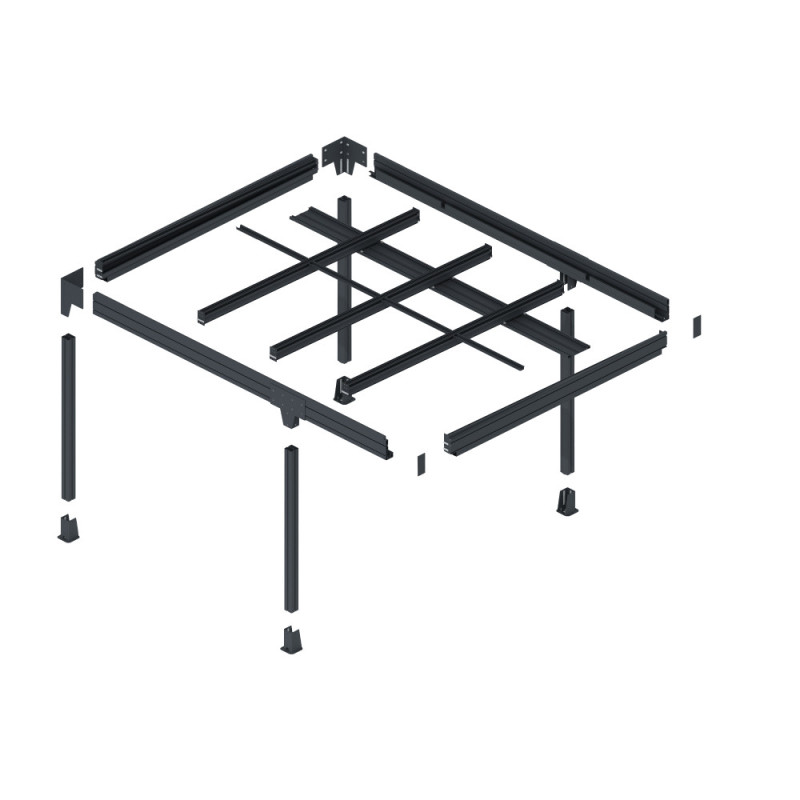

Le carport solaire HITIA autoporté
Le carport photovoltaïque HITIA à pieds déportés combine protection, performance énergétique et esthétique moderne au sein d'une structure pensée pour optimiser votre espace extérieur. Grâce à son toit plat et à ses poteaux décalés pouvant être positionnés jusqu'à 1,50 mètre de l'avancée, il offre un accès facilité, améliore les manœuvres de stationnement et libère davantage d'espace sous l'abri. Cette conception innovante convient aussi bien aux particuliers qu'aux professionnels souhaitant protéger leurs véhicules tout en produisant de l'électricité solaire.
Sa conception modulaire permet d'assembler plusieurs carports HITIA afin de créer des surfaces de couverture plus importantes tout en conservant une harmonie visuelle. Cette évolutivité offre une solution adaptée aussi bien pour un simple emplacement de stationnement que pour des parkings résidentiels, tertiaires ou commerciaux nécessitant plusieurs places couvertes. En intégrant des panneaux photovoltaïques, le carport devient également un véritable support de production d'énergie renouvelable, valorisant durablement votre installation.
Raccordement au réseau électrique
| Dimension | Kit Standard (prise standard sur ligne dédiée) | Kit Coffret AC ECO (branchement au tableau électrique) | Kit Coffre AC LUXE (avec parafoudre et compteur de production) |
|---|---|---|---|
| De 1 à 4 panneaux | ✓ | ✓ | ✓ |
| De 5 à 8 panneaux | ✗ | ✓ | ✓ |
| De 9 à 12 panneaux | ✗ | ✗ | ✓ |
✓ Compatible : configuration adaptée et autorisée. | ✗ Incompatible : configuration non adaptée.
Une installation rapide et pensée pour simplifier le montage
Le carport solaire HITIA a été développé pour offrir un montage à la fois simple, rapide et intuitif. Son système de fixation a été conçu afin de limiter le temps d'installation tout en garantissant une mise en œuvre fiable et sécurisée. Les panneaux photovoltaïques se montent à l'aide d'un système de verrouillage innovant par quart de tour. Quelques gestes suffisent : positionner, visser puis verrouiller les fixations pour obtenir un maintien solide et durable. Les chevrons ainsi que le cheminement des câbles s'installent grâce aux écrous marteaux SimplyFix®, une solution qui facilite l'assemblage des différents éléments et réduit les manipulations lors du montage. Cette conception permet de gagner un temps précieux sur le chantier par rapport aux systèmes de fixation traditionnels, tout en assurant une finition propre et professionnelle.
Le carport solaire HITIA avec pieds déportés est équipé du système de fixation breveté SimplyFix®, spécialement conçu pour simplifier l'installation des panneaux photovoltaïques. Cette technologie garantit un maintien fiable des modules tout en accélérant les opérations de montage.
Grâce à des écrous marteaux accessibles par la partie inférieure des panneaux, la pose est facilitée et les interventions de contrôle ou de maintenance peuvent être réalisées plus facilement. Ce système de fixation assure une excellente stabilité des panneaux dans le temps, tout en offrant une solution de montage à la fois rapide, robuste et durable.
Les panneaux photovoltaïques du carport solaire HITIA à pieds déportés sont intégrés directement à la structure afin d'offrir un rendu esthétique et une parfaite cohérence avec l'ensemble du carport. Les micro-onduleurs sont installés à l'intérieur du chemin de câbles, où ils restent protégés et invisibles, pour une finition soignée.
Cette configuration permet de convertir immédiatement l'énergie produite par chaque panneau en électricité exploitable, tout en optimisant les performances de l'installation. Le résultat est un système à la fois discret, performant et conçu pour une intégration durable.

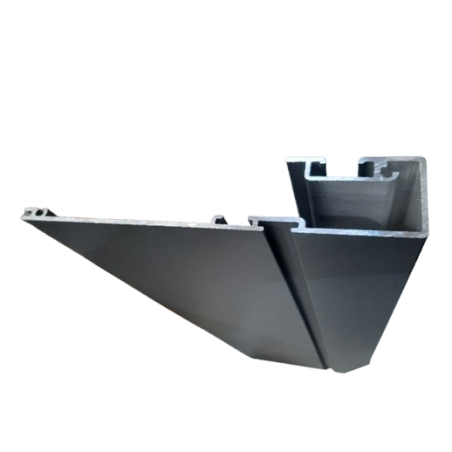

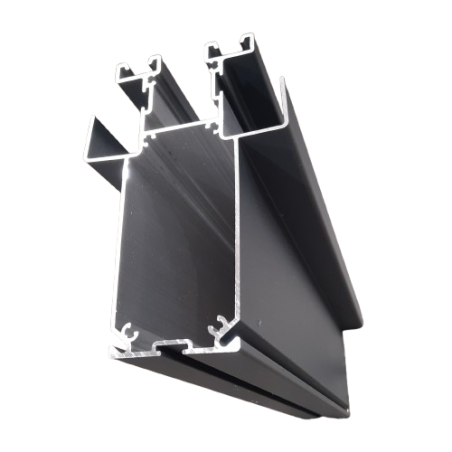

Notre Structure 100% Aluminium

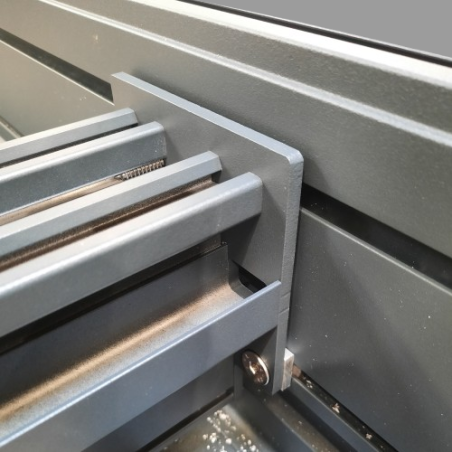

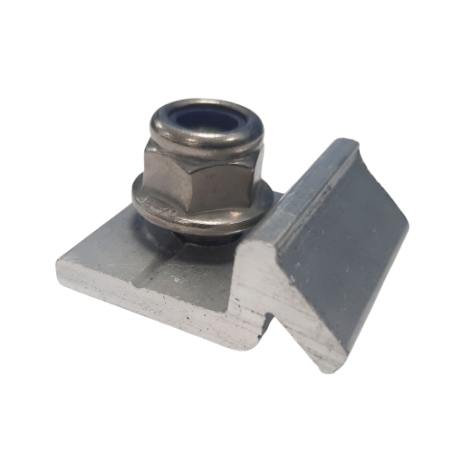

Les solutions technologiques conçues pour notre pergola (même conception pour le carport), permet une pose simple et rapide à la portée de tous. Le chemin de câble, fixé sous les chevrons intermédiaires, accueille les micro-onduleurs et les câbles de connexion pour une finition harmonieuse. Sa mise en place, à l’aide de cavalier de verrouillage, permet de positionner ce dernier ou vous le souhaitez. La fixation des panneaux photovoltaïques sera réalisée avec notre système breveté SIMPLYFix', à l’aide d’écrou tête marteau montés, au préalable, sur le cadre des panneaux. Cela permet une pose rapide et efficace, panneau par panneau.
Positionnez, verrouillez, c’est fixé !
Un câblage en quelques clips

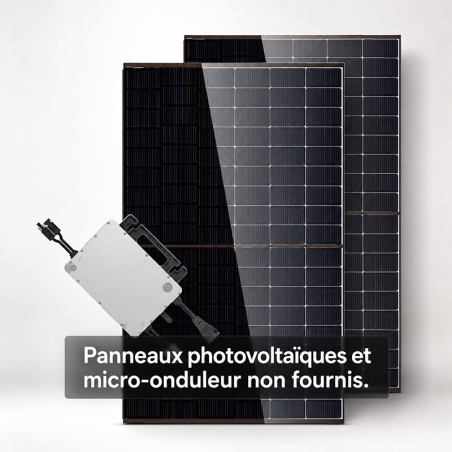

Chaque Micro-onduleur de 800Wc, relié à 2 panneaux, transformera le courant continu en courant alternatif afin de pouvoir l’injecter sur le circuit électrique de votre habitation. Leur principal avantage est de gérer indépendamment les panneaux solaires à la différence des onduleurs centraux. Cela signifie que la productivité des panneaux est gérée individuellement ce qui permet d’optimiser la production jusqu’à 30%. Pour raccorder votre installation à votre tableau électrique en toute sécurité, nous fournissons un kit de protection AC (Coffret AC) qui est adapté à votre configuration, sera fixé proche de votre tableau électrique. Le boîtier, muni d’un parafoudre* d’un disjoncteur et de son câble de terre en 6mm², sécurisera votre installation de toute surcharge éventuelle. La mise à la terre, quant à elle, se réalisera en un point sur le chemin de câble. En effet la présence de TerraGriff dans notre kit de connexion permet un transfert de la terre des panneaux jusqu’à ce dernier. Les connexions entre éléments seront réalisées grâce à une connectique rapide, clippez et c’est branché.
* En option selon coffret AC. L’illustration ci-dessus est un schéma de principe il ne reflète pas totalement la réalité.
ARMHITIACARPILOTDEP
Fiche technique
- Décalage des poteaux
- 1m50
- Matière de l'armature
- Aluminium
- Inclinaison
- 0° (toit plat)
- Disponibilité pièces détachées
- 10 ans
- Garantie armature
- 5 ans
- Accessoires nécessaires pour la pose non inclus
- La fixation qui est adaptée à votre matière de mur
