Fabrication à la commande délai de fabrication + livraison 4 à 5 semaines
Armature Pergola solaire MANIHI - pose paysage *Étape requise
Les panneaux solaires sont installés en position paysage
Longueur x largeur x épaisseur
La fabrication sur mesure nécessite de connaître les dimensions exactes des panneaux solaires et entraxe de fixation (qui détermine l’encombrement).
Important : trous de fixation nécessaires sur le grand côté du panneau.
Votre configuration:

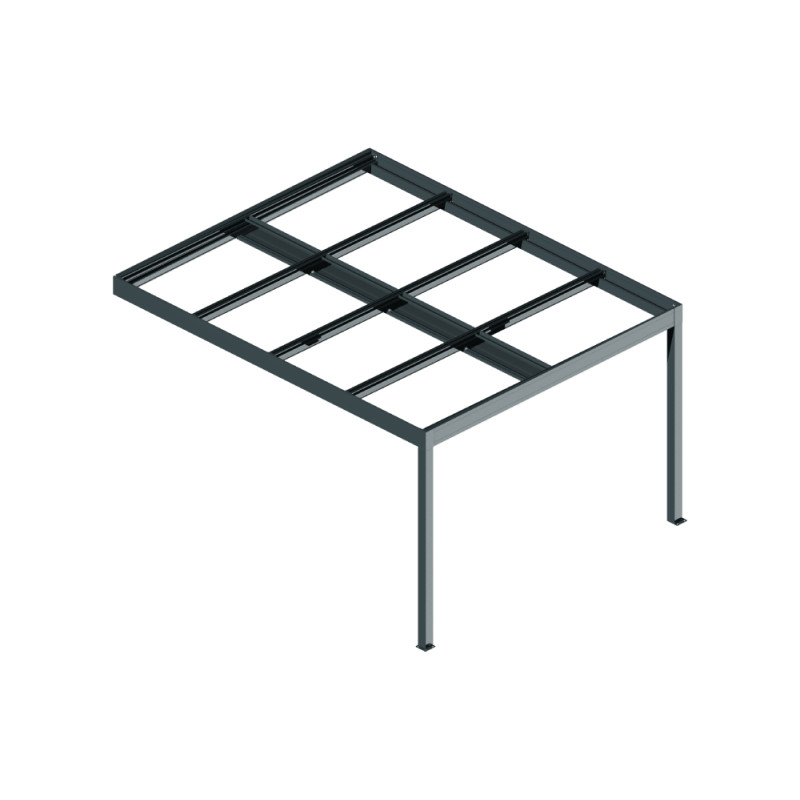

Armature Pergola solaire MANIHI – Pose des panneaux en position paysage

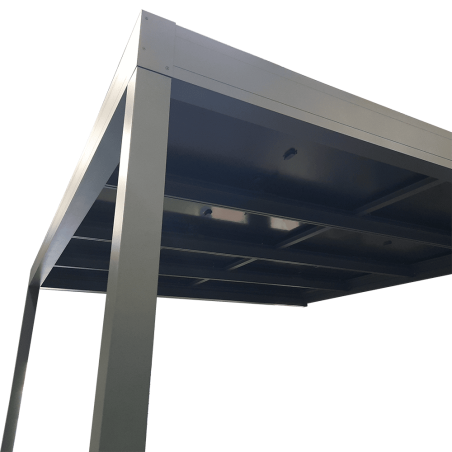

Conçue pour accueillir des panneaux photovoltaïques en position paysage, l'armature de pergola solaire MANIHI est une solution robuste et esthétique pour créer un espace extérieur protégé tout en produisant votre propre électricité. Son design contemporain à toit plat s'intègre parfaitement aux habitations modernes et permet d'aménager une terrasse, un espace détente ou un stationnement couvert.
Fabriquée en aluminium thermolaqué, cette structure offre une excellente résistance aux intempéries, à la corrosion et aux UV. Grâce à sa conception spécialement étudiée pour les panneaux photovoltaïques, elle garantit une installation fiable, durable et parfaitement intégrée.
Les points forts :
- Armature en aluminium thermolaqué haute résistance.
- Conçue pour l'intégration de panneaux photovoltaïques en pose paysage.
- Pergola adossée à une façade.

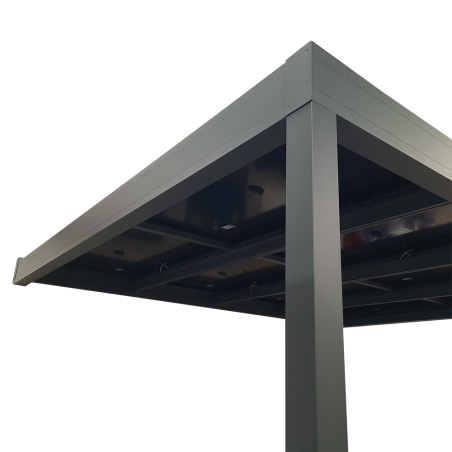

- Structure à toit plat au design contemporain.

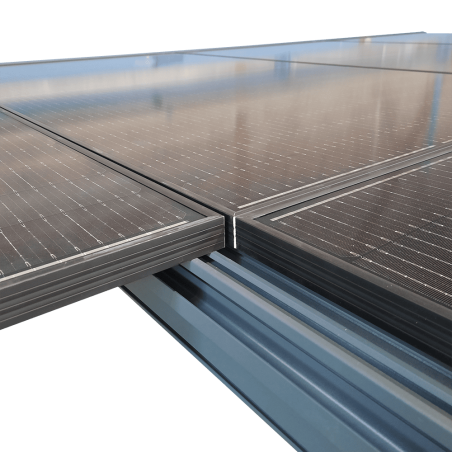

- Système d'évacuation des eaux de pluie intégré.
- Inclinaison de 2cm par panneaux pour l'évacuation d'eau.
- Excellente résistance à la corrosion et aux intempéries.

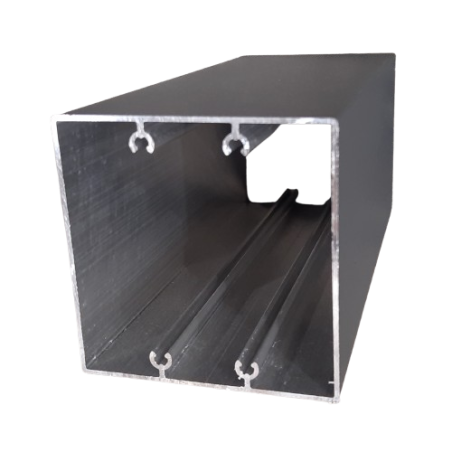

- Structure robuste avec poteaux aluminium 105 × 105 mm.
- Platines de fixation au sol : 140 x 140mm.
- Hauteur maximale de 3 mètres.
Composition du kit d'armature
Le kit comprend tous les éléments nécessaires à la réalisation de votre structure :

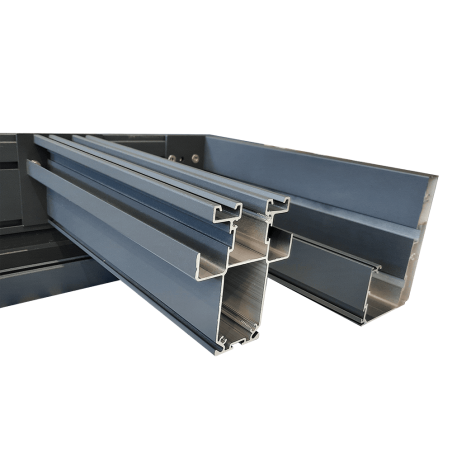

- Les profilés en aluminium de la pergola.
- L'ensemble des pièces d'assemblage.
- La visserie complète pour le montage (pour la fixation au sol, vous devez prévoir de votre côté les éléments nécessaires à la fixation qui correspond à votre nature de support).
- Le système de fixation destiné aux panneaux photovoltaïques et aux micro-onduleurs.

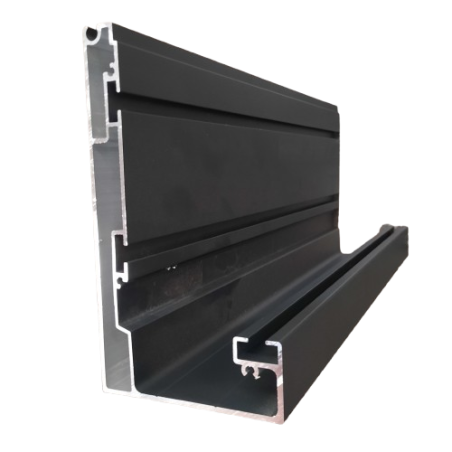

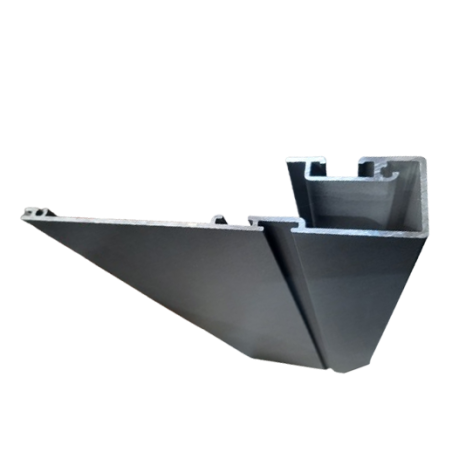

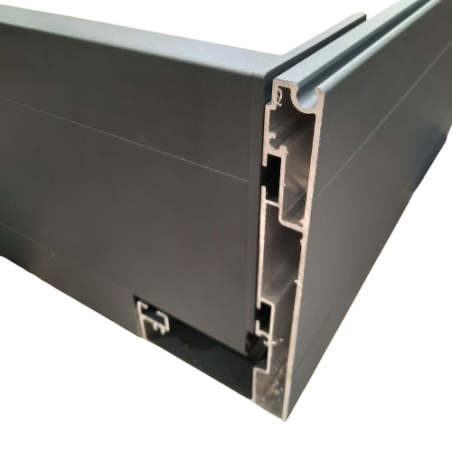

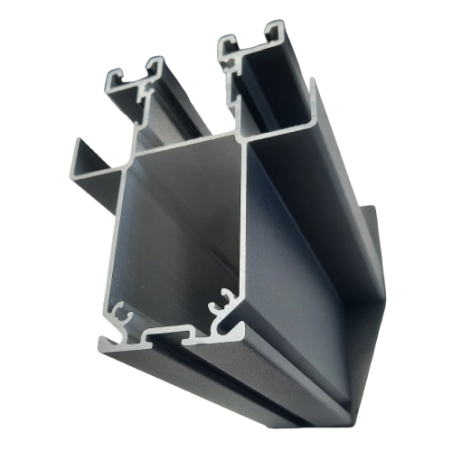

Notre Structure 100% Aluminium

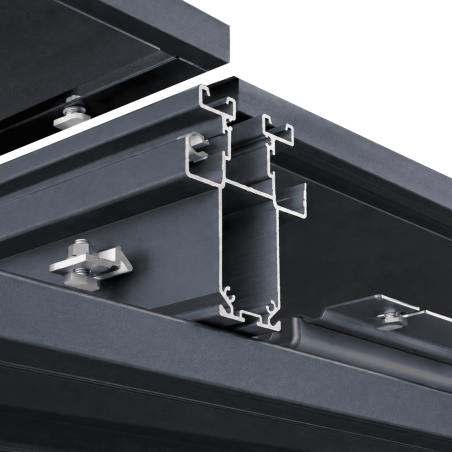

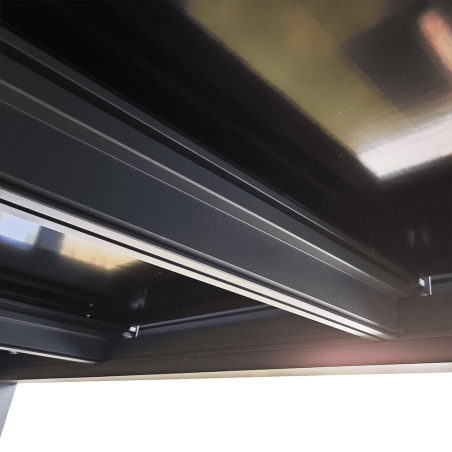

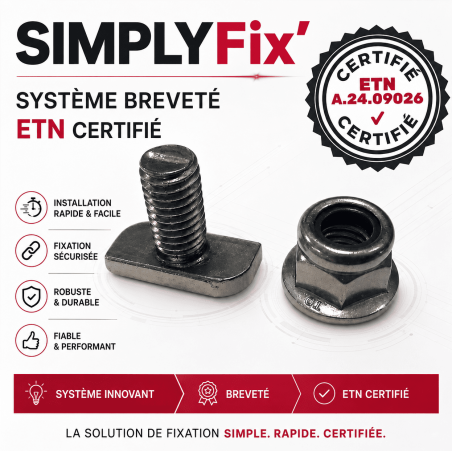

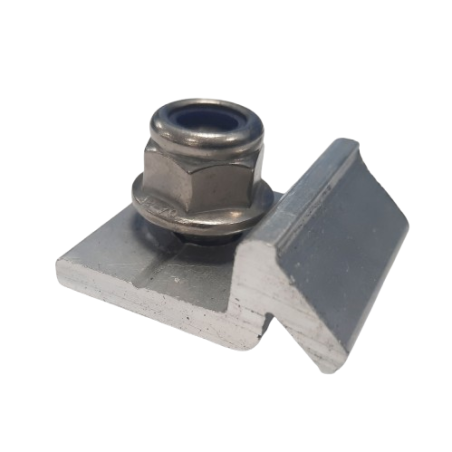

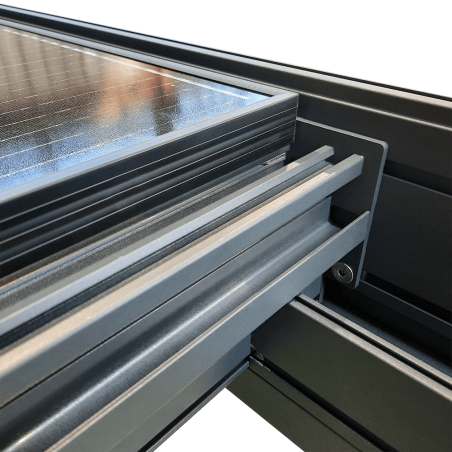

Les solutions technologiques conçues pour notre pergola (même conception pour le carport), permet une pose simple et rapide à la portée de tous. Le chemin de câble, fixé sous les chevrons intermédiaires, accueille les micro-onduleurs et les câbles de connexion pour une finition harmonieuse. Sa mise en place, à l’aide de cavalier de verrouillage, permet de positionner ce dernier ou vous le souhaitez. La fixation des panneaux photovoltaïques sera réalisée avec notre système breveté SIMPLYFix', à l’aide d’écrou tête marteau montés, au préalable, sur le cadre des panneaux. Cela permet une pose rapide et efficace, panneau par panneau.
Positionnez, verrouillez, c’est fixé !
Un câblage en quelques clips
Chaque Micro-onduleur de 800Wc, relié à 2 panneaux, transformera le courant continu en courant alternatif afin de pouvoir l’injecter sur le circuit électrique de votre habitation. Leur principal avantage est de gérer indépendamment les panneaux solaires à la différence des onduleurs centraux. Cela signifie que la productivité des panneaux est gérée individuellement ce qui permet d’optimiser la production jusqu’à 30%. Pour raccorder votre installation à votre tableau électrique en toute sécurité, nous fournissons un kit de protection AC (Coffret AC) qui est adapté à votre configuration, sera fixé proche de votre tableau électrique. Le boîtier, muni d’un parafoudre* d’un disjoncteur et de son câble de terre en 6mm², sécurisera votre installation de toute surcharge éventuelle. La mise à la terre, quant à elle, se réalisera en un point sur le chemin de câble. En effet la présence de TerraGriff dans notre kit de connexion permet un transfert de la terre des panneaux jusqu’à ce dernier. Les connexions entre éléments seront réalisées grâce à une connectique rapide, clippez et c’est branché.
* En option selon coffret AC. L’illustration ci-dessus est un schéma de principe il ne reflète pas totalement la réalité.
MANIHI-CARPORT-ARMA
Fiche technique
- Accessoires nécessaires pour la pose non inclus
- La fixation qui est adaptée à votre matière de mur
