Fabrication à la commande délai de fabrication + livraison 4 à 5 semaines
Armature Pergola solaire MANIHI - pose portrait *Étape requise
Les panneaux solaires sont installés en position portrait
Longueur x largeur x épaisseur
La fabrication sur mesure nécessite de connaître les dimensions exactes des panneaux solaires et entraxe de fixation (qui détermine l’encombrement).
Important : trous de fixation nécessaires sur le grand côté du panneau.
Détection automatique
Votre configuration:

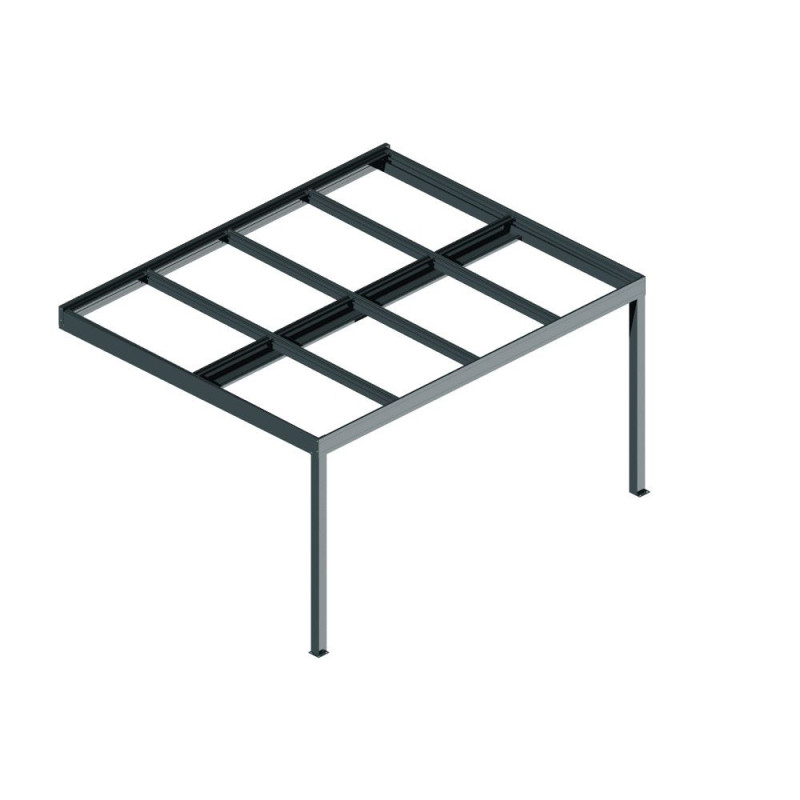

Armature de pergola photovoltaïque en aluminium : protégez votre terrasse et produisez votre propre énergie
Associez confort, esthétique et production d'énergie grâce à notre pergola photovoltaïque en aluminium. Cette solution innovante vous permet de créer un espace extérieur agréable tout en exploitant l'énergie solaire pour alimenter votre habitation.
Contrairement à une installation photovoltaïque traditionnelle sur toiture, la pergola solaire s'installe directement sur votre terrasse ou dans votre jardin. Vous profitez ainsi d'un nouvel espace de vie ombragé sans modifier la couverture de votre maison, tout en valorisant votre patrimoine.
Bien plus qu'une simple pergola, cette structure multifonction protège efficacement des rayons du soleil et des intempéries tout en accueillant des panneaux photovoltaïques capables de produire une électricité renouvelable. Associés à des micro-onduleurs, les panneaux optimisent la production d'énergie panneau par panneau afin d'améliorer le rendement global de votre installation, même lorsque certaines zones sont partiellement ombragées.
Conçue pour durer, notre pergola se distingue par sa structure robuste en aluminium, un matériau reconnu pour sa résistance à la corrosion, sa longévité et son faible besoin d'entretien. Son système de montage a été développé pour faciliter l'installation tout en garantissant une excellente stabilité.
Une structure compatible avec de nombreux panneaux solaires
Notre armature est spécialement conçue pour recevoir un large choix de panneaux photovoltaïques installés en pose portrait.
Les supports de fixation réglables permettent d'accueillir des panneaux dont l'épaisseur est comprise entre 30 et 35 mm, offrant une grande compatibilité avec les modèles les plus courants du marché.

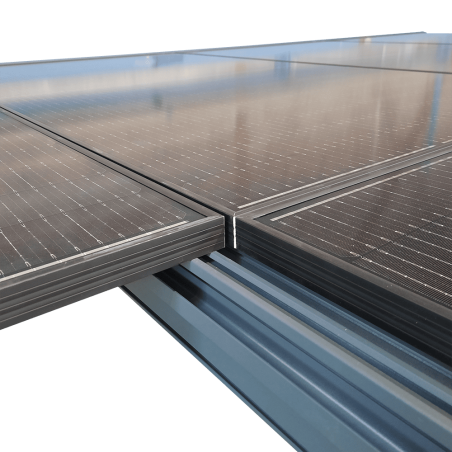

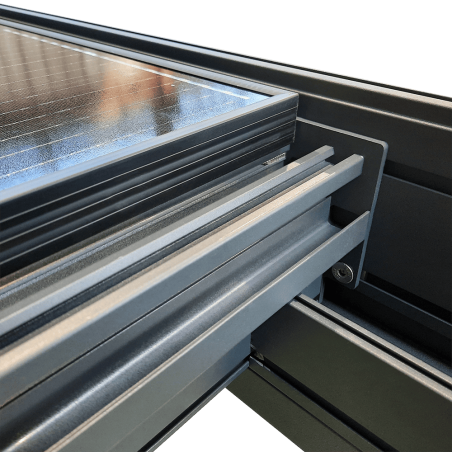

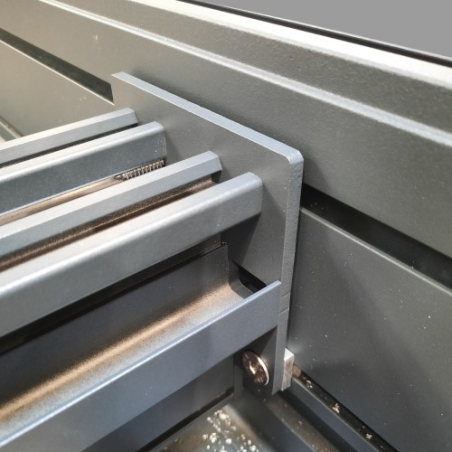

Les parcloses reliant les différents panneaux sont équipées de joints d'étanchéité afin de limiter les infiltrations d'eau. Les eaux de pluie sont ensuite dirigées vers les poteaux intégrant un système d'évacuation discret, assurant un drainage efficace et une meilleure protection de la structure.
La toiture présente une inclinaison de 0°, offrant un rendu moderne et épuré.
Contenu du kit
Le kit d'armature comprend :
- Les profilés en aluminium constituant la structure.
- Les éléments d'assemblage (platines, socles, embouts, bouchons et accessoires).
- Toute la visserie nécessaire au montage.
- Le système de fixation destiné aux panneaux photovoltaïques et aux micro-onduleurs.
Informations réglementaires
L'installation d'une pergola peut être soumise à certaines démarches administratives :
- Pour une surface comprise entre 5 m² et 20 m², une déclaration préalable de travaux est généralement requise auprès de votre mairie.
- Au-delà de 20 m², un permis de construire est habituellement nécessaire.
Si votre installation photovoltaïque est raccordée au réseau électrique, une déclaration CACSI auprès d'Enedis est également obligatoire, que vous choisissiez de consommer uniquement votre production ou de revendre votre surplus d'électricité.
Nous vous recommandons de consulter le service urbanisme de votre commune avant le début de votre projet afin de connaître les règles applicables à votre situation.

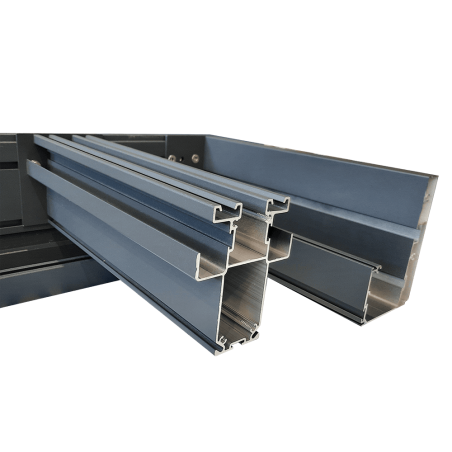

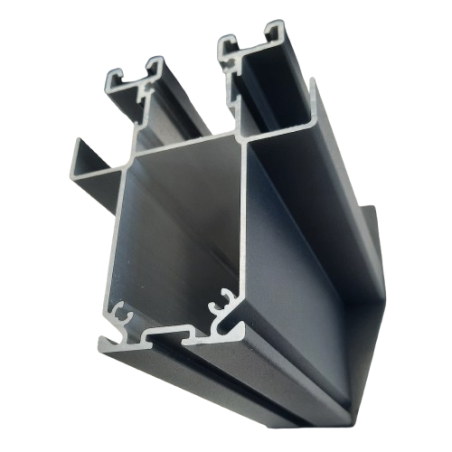

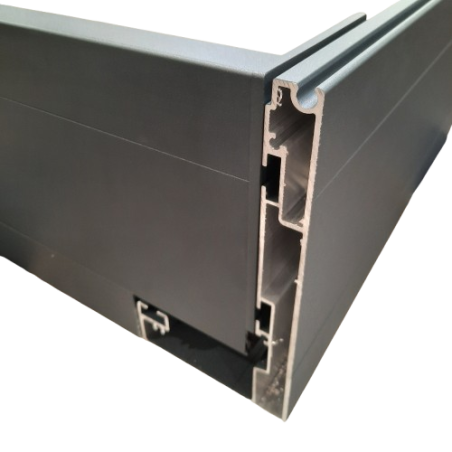

Notre Structure 100% Aluminium

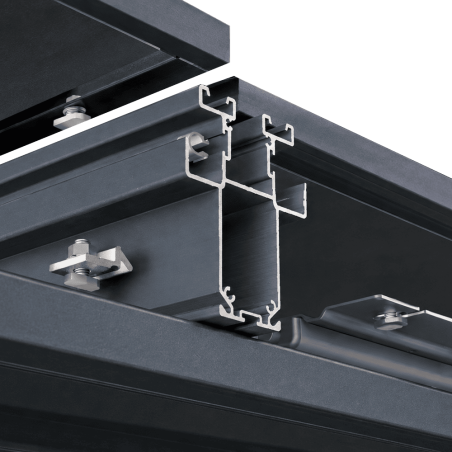

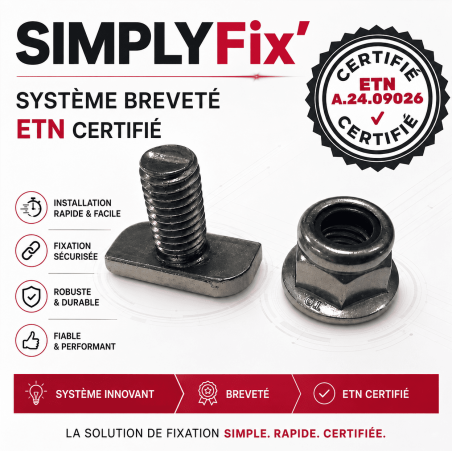

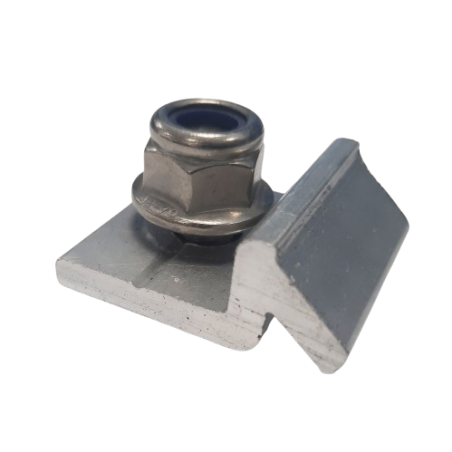

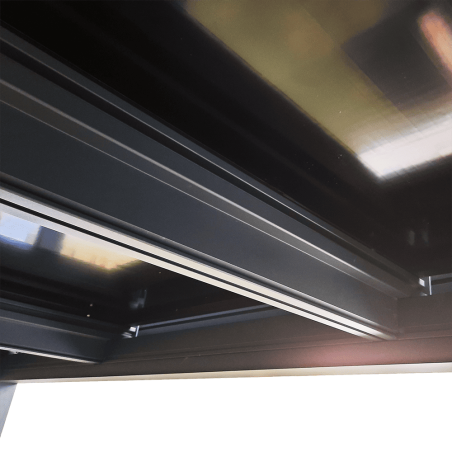

Les solutions technologiques conçues pour notre pergola (même conception pour le carport), permet une pose simple et rapide à la portée de tous. Le chemin de câble, fixé sous les chevrons intermédiaires, accueille les micro-onduleurs et les câbles de connexion pour une finition harmonieuse. Sa mise en place, à l’aide de cavalier de verrouillage, permet de positionner ce dernier ou vous le souhaitez. La fixation des panneaux photovoltaïques sera réalisée avec notre système breveté SIMPLYFix', à l’aide d’écrou tête marteau montés, au préalable, sur le cadre des panneaux. Cela permet une pose rapide et efficace, panneau par panneau.
Positionnez, verrouillez, c’est fixé !
Un câblage en quelques clips
Chaque Micro-onduleur de 800Wc, relié à 2 panneaux, transformera le courant continu en courant alternatif afin de pouvoir l’injecter sur le circuit électrique de votre habitation. Leur principal avantage est de gérer indépendamment les panneaux solaires à la différence des onduleurs centraux. Cela signifie que la productivité des panneaux est gérée individuellement ce qui permet d’optimiser la production jusqu’à 30%. Pour raccorder votre installation à votre tableau électrique en toute sécurité, nous fournissons un kit de protection AC (Coffret AC) qui est adapté à votre configuration, sera fixé proche de votre tableau électrique. Le boîtier, muni d’un parafoudre* d’un disjoncteur et de son câble de terre en 6mm², sécurisera votre installation de toute surcharge éventuelle. La mise à la terre, quant à elle, se réalisera en un point sur le chemin de câble. En effet la présence de TerraGriff dans notre kit de connexion permet un transfert de la terre des panneaux jusqu’à ce dernier. Les connexions entre éléments seront réalisées grâce à une connectique rapide, clippez et c’est branché.
* En option selon coffret AC. L’illustration ci-dessus est un schéma de principe il ne reflète pas totalement la réalité.
MANIHI-ARMA
Fiche technique
- Accessoires nécessaires pour la pose non inclus
- La fixation qui est adaptée à votre matière de mur
