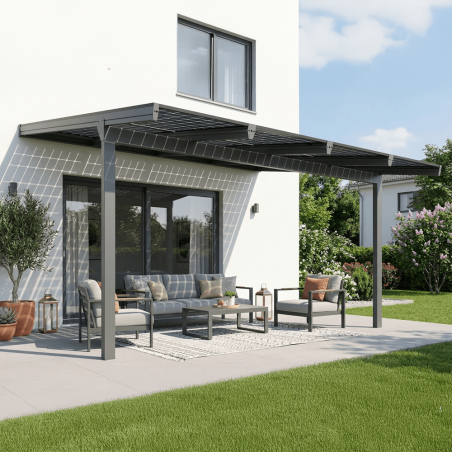

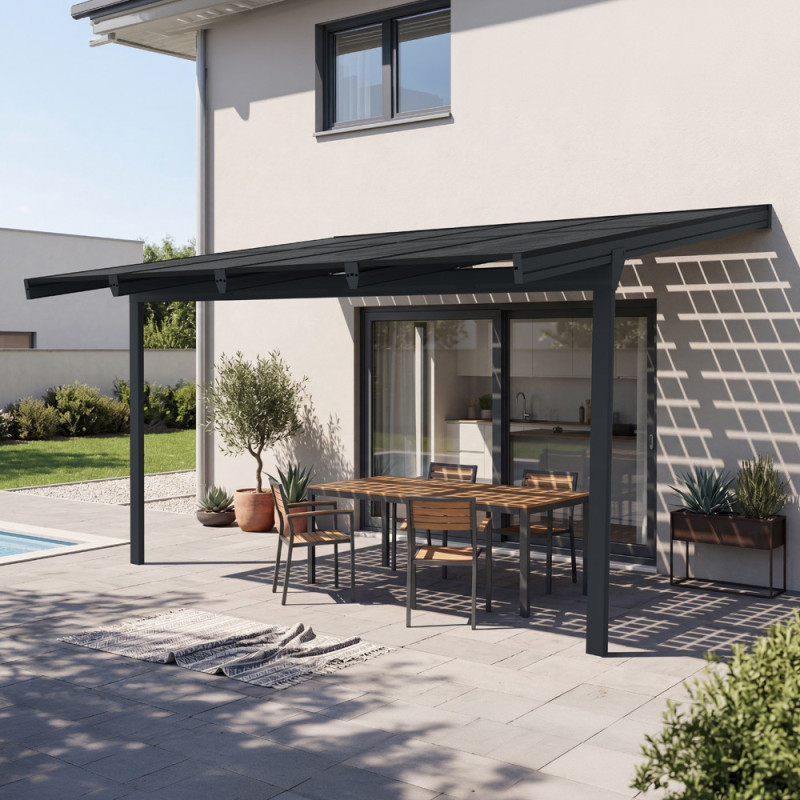

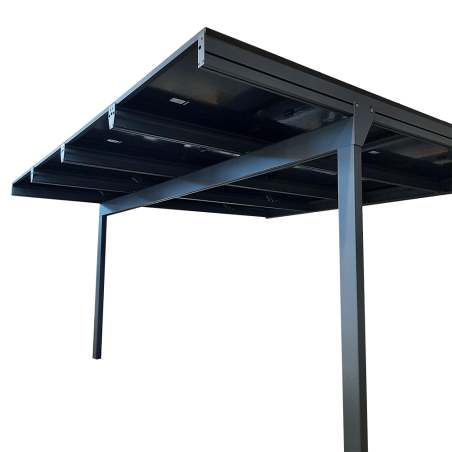

Pergola solaire HIKUERU *Étape requise
Détection automatique
Détection automatique
Votre configuration:
UNE INSTALLATION
SIMPLE
Notre structure est conçue pour s'adapter à un maximum de panneaux photovoltaïques.
L'ensemble des pièces et la structure de l'abri de terrasse sont en aluminium afin de garantir une haute résistance.

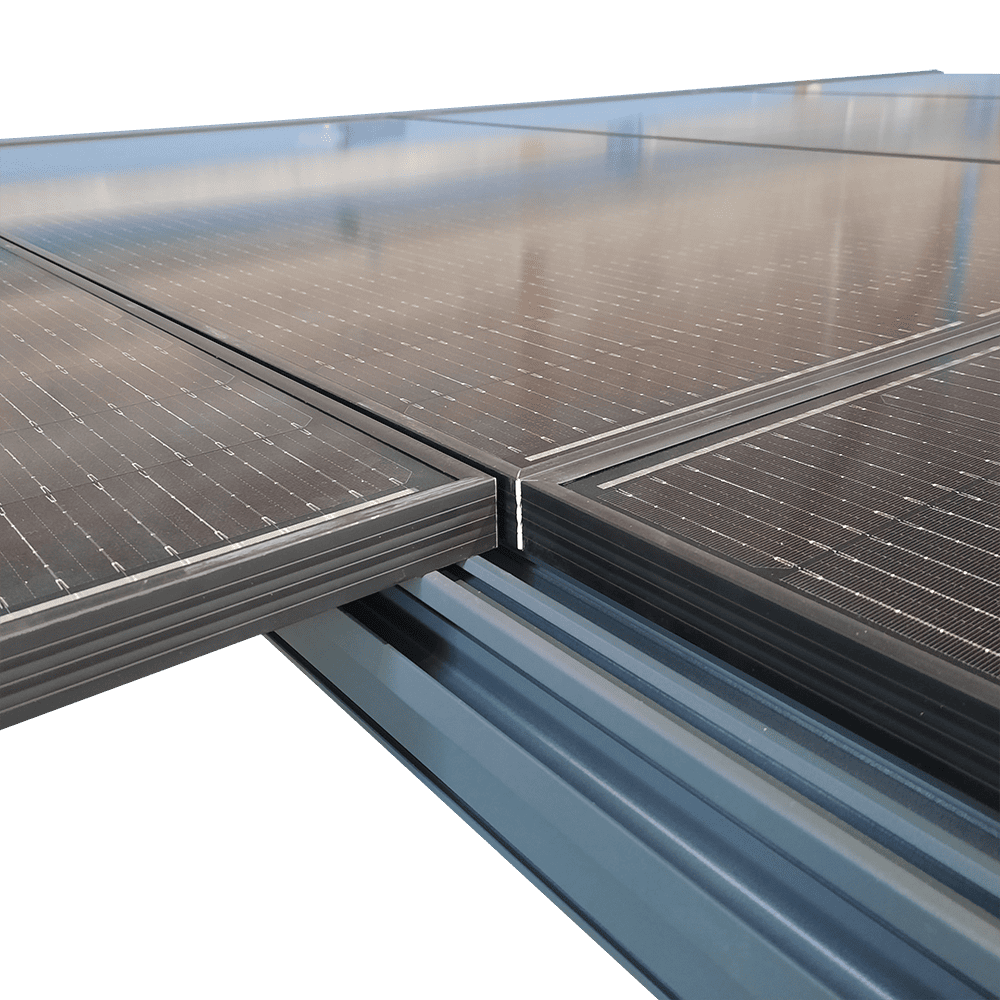

Les parcloses permettant de faire le lien entre les différents panneaux avec joints d'étanchéité et l'eau est dirigée vers les poteaux dotés d'évacuation pour un meilleur drainage.

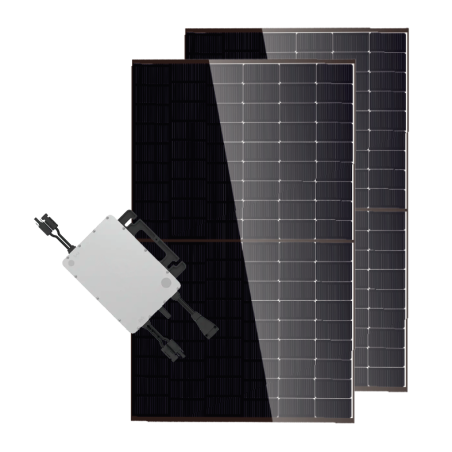

Le Panneaux Solaire Bi-Verre
Les panneaux Bi-verre, avec leur double couche de verre trempé de 2mm, sont plus robustes et résistent mieux aux intempéries, à l’usure et aux dommages. Contrairement aux panneaux traditionnels, souvent plus fragiles en raison de leur unique couche de verre, les panneaux Bi-verre sont plus résistants. Leur couche translucide et le jeu de 3mm entre les cellules, laissera passer une légère lumière. Les 108 demi-cellules de type TOPCon, permettront une production optimale tout au long de l’année. Associé à un cadre en alliage d’aluminium anodisé de 30mm d’épaisseur, cette technologie rassemble robustesse et longévité pour une grande durée de vie.
DEMI CELLULES ▪ TRANSLUCIDE ▪ BI-VERRE
* LID désigne la dégradation des cellules solaires photovoltaïques induite par une exposition prolongée à des radiations solaires importantes.
** PID est un phénomène provoquant une perte de rendement des cellules photovoltaïques par la présence de courants de fuite.

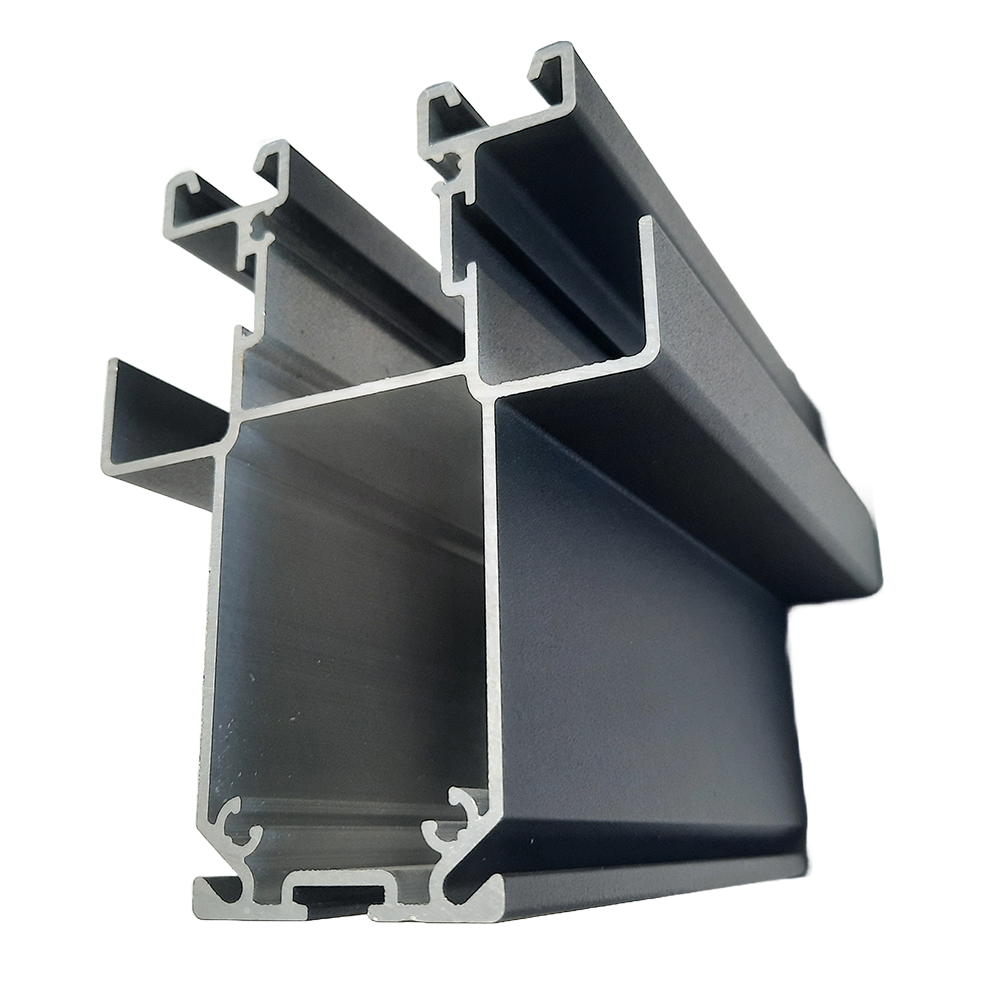

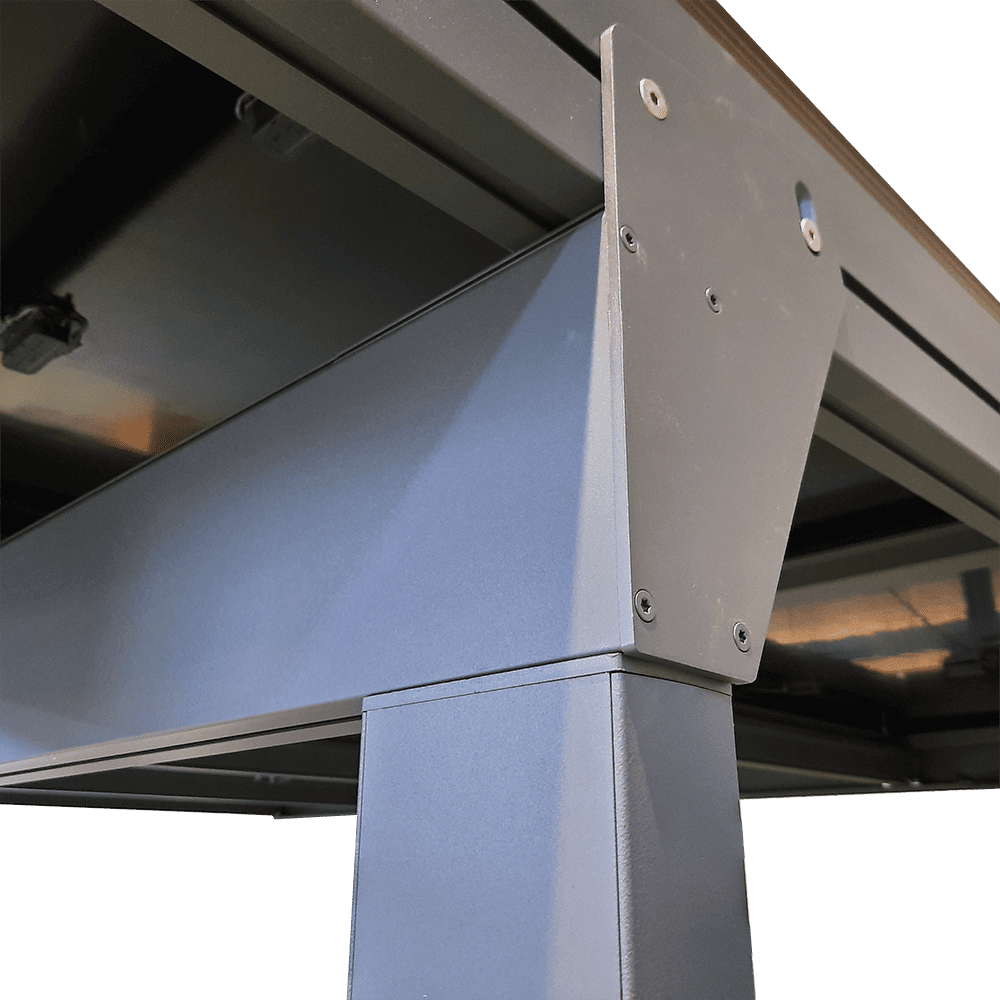

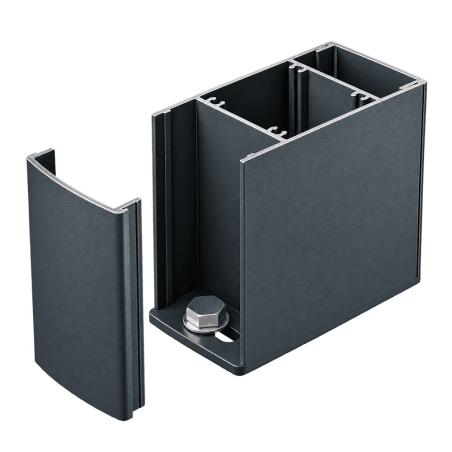

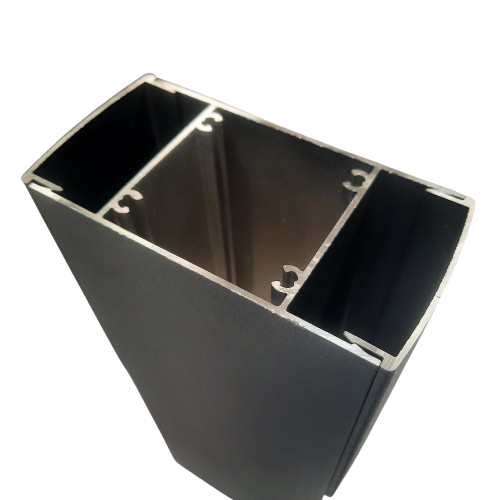

Structure aluminium – Conception et fabrication intégrées
Nos structures aluminium sont conçues et développées par notre bureau d’études, qui assure également le suivi des essais, validations techniques et certifications.
Les profils aluminium sont extrudés en France et thermolaqués dans nos propres usines avant d’être assemblés dans nos ateliers.
Cette maîtrise de l’ensemble du processus, de la conception à l’assemblage final, nous permet de garantir qualité, robustesse, traçabilité et régularité de fabrication.

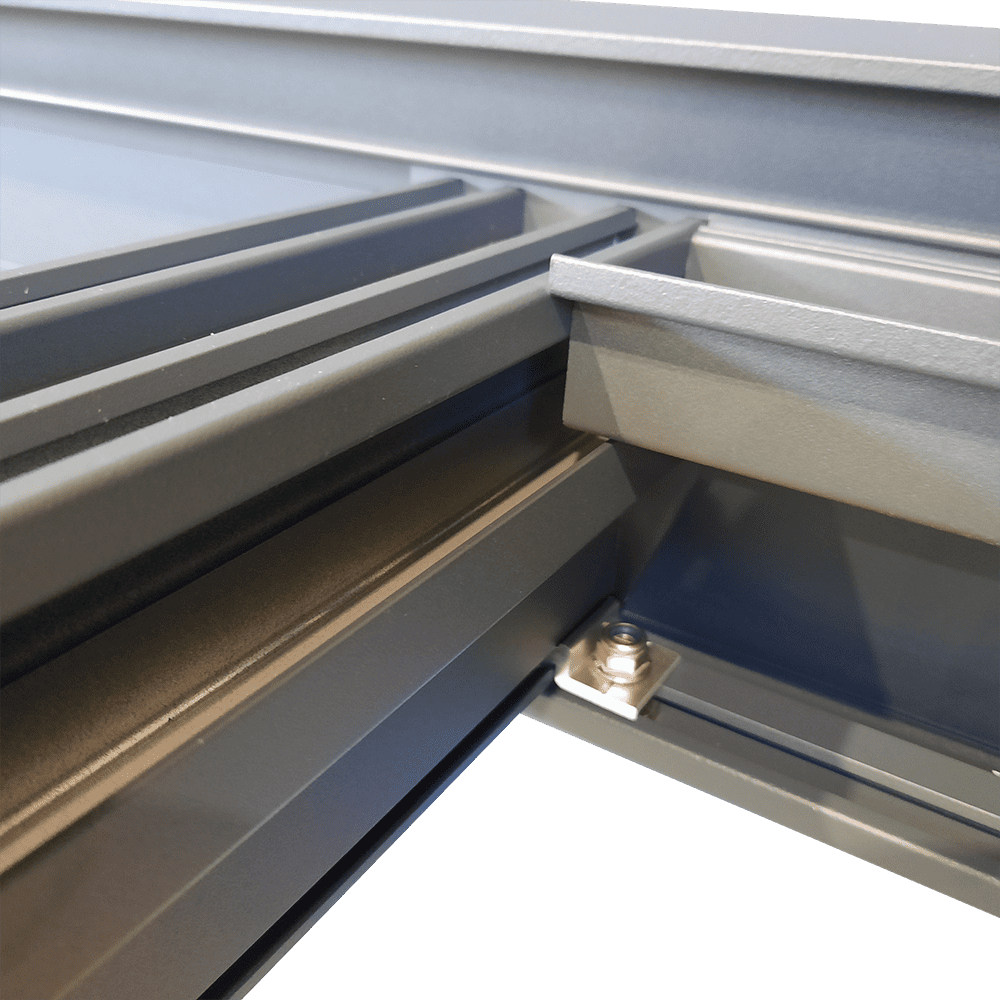

Montage simple et intuitif sur chantier

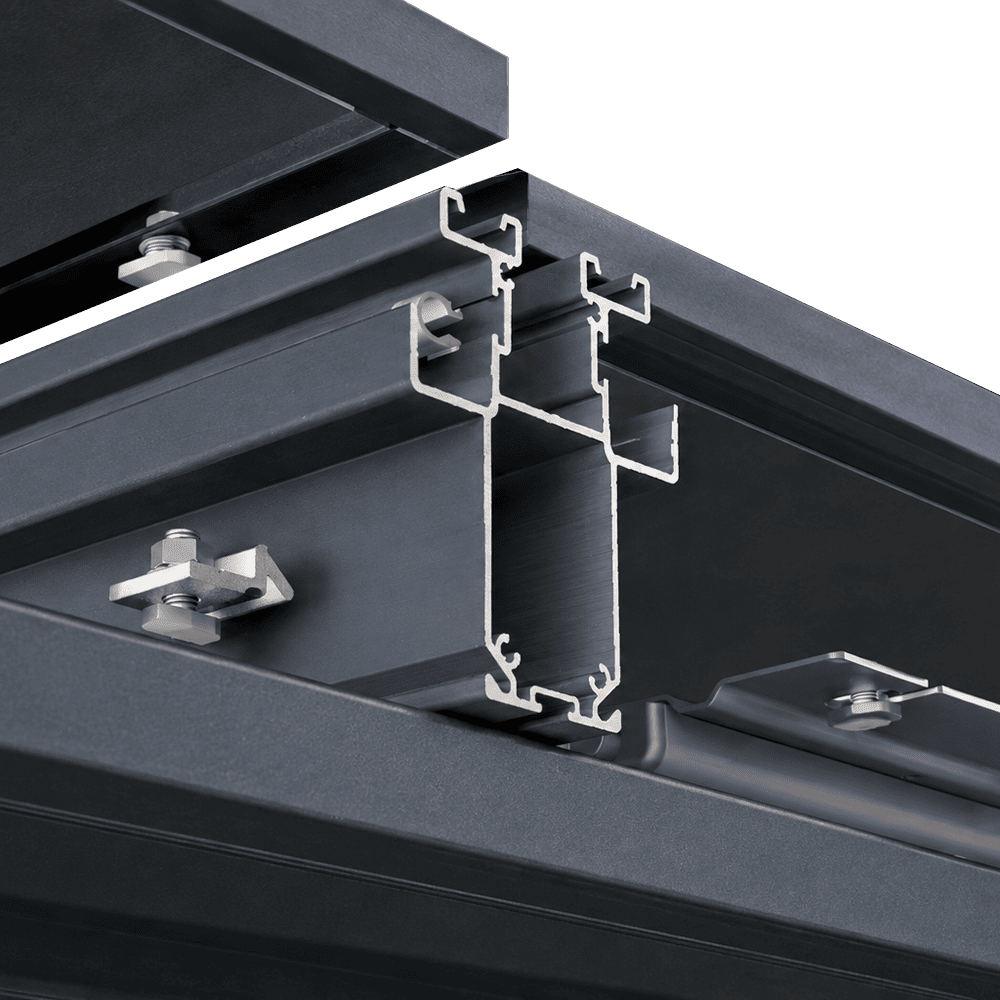

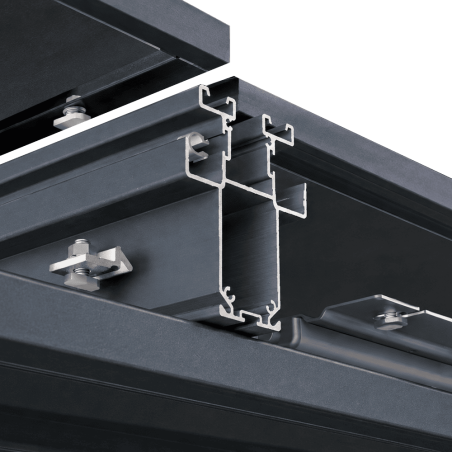

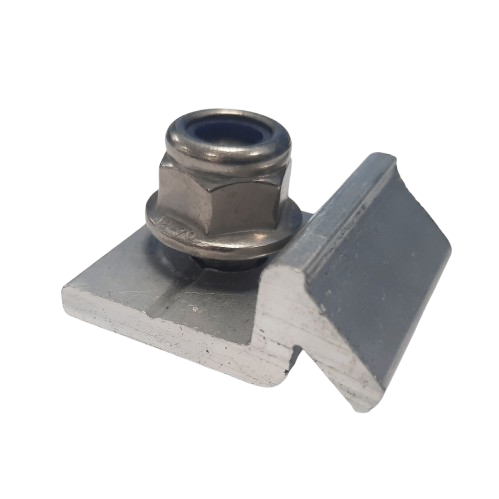

Les solutions technologiques conçues pour notre pergola (même conception pour le carport), permet une pose simple et rapide à la portée de tous. Le chemin de câble, fixé sous les chevrons intermédiaires, accueille les micro-onduleurs et les câbles de connexion pour une finition harmonieuse. Sa mise en place, à l’aide de cavalier de verrouillage, permet de positionner ce dernier ou vous le souhaitez. La fixation des panneaux photovoltaïques sera réalisée avec notre système breveté SIMPLYFix', à l’aide d’écrou tête marteau montés, au préalable, sur le cadre des panneaux. Cela permet une pose rapide et efficace, panneau par panneau.
Positionnez, verrouillez, c’est fixé !
Un câblage en quelques clips
Chaque Micro-onduleur de 800Wc, relié à 2 panneaux, transformera le courant continu en courant alternatif afin de pouvoir l’injecter sur le circuit électrique de votre habitation. Leur principal avantage est de gérer indépendamment les panneaux solaires à la différence des onduleurs centraux. Cela signifie que la productivité des panneaux est gérée individuellement ce qui permet d’optimiser la production jusqu’à 30%. Pour raccorder votre installation à votre tableau électrique en toute sécurité, nous fournissons un kit de protection AC (Coffret AC) qui est adapté à votre configuration, sera fixé proche de votre tableau électrique. Le boîtier, muni d’un parafoudre* d’un disjoncteur et de son câble de terre en 6mm², sécurisera votre installation de toute surcharge éventuelle. La mise à la terre, quant à elle, se réalisera en un point sur le chemin de câble. En effet la présence de TerraGriff dans notre kit de connexion permet un transfert de la terre des panneaux jusqu’à ce dernier. Les connexions entre éléments seront réalisées grâce à une connectique rapide, clippez et c’est branché.
* En option selon coffret AC. L’illustration ci-dessus est un schéma de principe il ne reflète pas totalement la réalité.
Raccordement au réseau électrique
| Dimension | Kit Standard (prise standard sur ligne dédiée) | Kit Coffret AC ECO (branchement au tableau électrique) | Kit Coffre AC LUXE (avec parafoudre et compteur de production) |
|---|---|---|---|
| De 1 à 4 panneaux | ✓ | ✓ | ✓ |
| De 5 à 8 panneaux | ✗ | ✓ | ✓ |
| De 9 à 12 panneaux | ✗ | ✗ | ✓ |
✓Compatible : configuration adaptée et autorisée. | ✗Incompatible : configuration non adaptée.

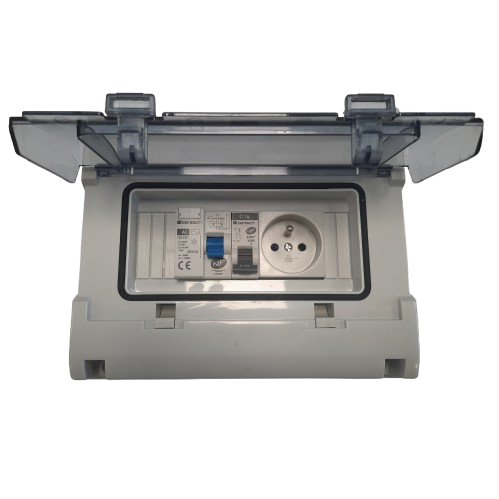

Boîtier AC ECO
- Protection différentielle 30 mA
- Disjoncteur 20 A
- Entrée micro-onduleurs : 1 prise AC encastrée
- Sortie réseau : 1 prise AC encastrée
- Câble AC de raccordement inclus

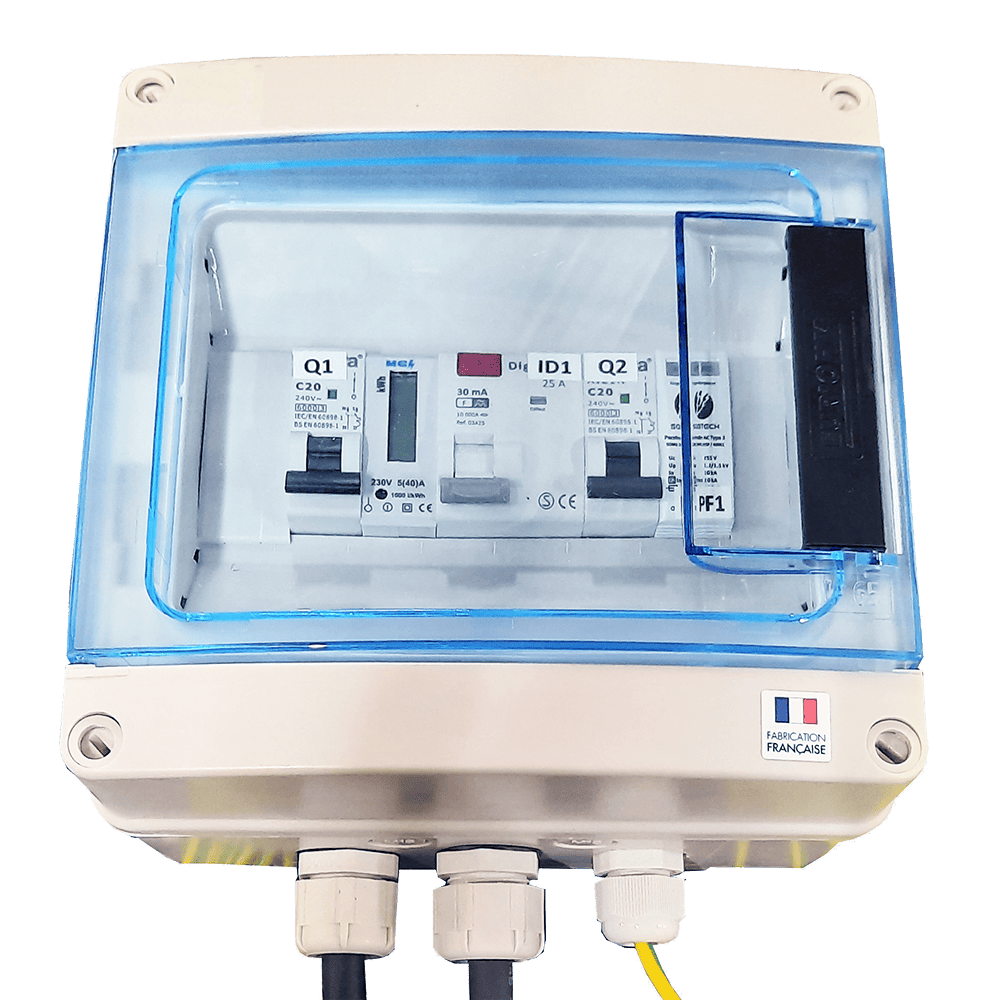

Boîtier AC LUXE – 4,5 kW / 6,5 kW
- Protection différentielle 30 mA
- Disjoncteur 20 A pour 4,5 kW / 32 A pour 6,5 kW
- Parafoudre intégré
- Compteur de production
- Coffret pré-câblé
- Branchement au tableau électrique
- 1 sortie AC
- 1 sortie prise de courant
- 2 sorties de terre

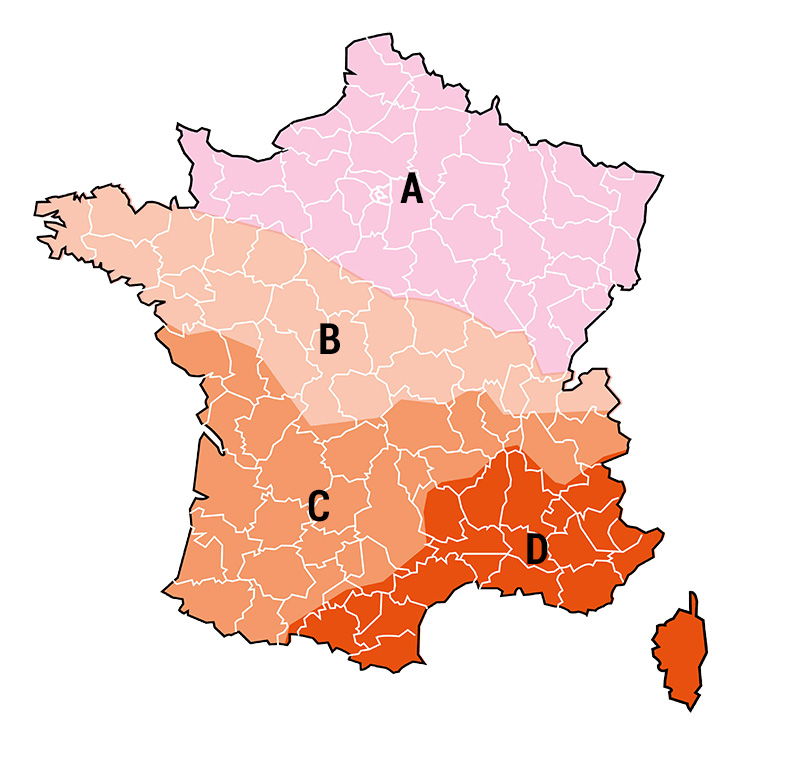

Combien vais-je produire de kWh/an ?
| Panneaux | Puissance | Zone A | Zone B | Zone C | Zone D | ||||
|---|---|---|---|---|---|---|---|---|---|
| Production kWh/an | Valeur € | Production kWh/an | Valeur € | Production kWh/an | Valeur € | Production kWh/an | Valeur € | ||
| 6 | 3 kWc | 2 725 | 545 € | 3 163 | 633 € | 3 471 | 695 € | 3 925 | 785 € |
| 8 | 4 kWc | 3 634 | 727 € | 4 217 | 844 € | 4 628 | 926 € | 5 234 | 1 047 € |
| 10 | 5 kWc | 4 542 | 909 € | 5 272 | 1 055 € | 5 785 | 1 158 € | 6 542 | 1 309 € |
| 12 | 6 kWc | 5 450 | 1 091 € | 6 326 | 1 266 € | 6 943 | 1 389 € | 7 851 | 1 571 € |
| 14 | 7 kWc | 6 359 | 1 272 € | 7 381 | 1 477 € | 8 100 | 1 621 € | 9 159 | 1 833 € |
Valeurs moyennes indicatives de production annuelle, pouvant varier de ±10 %.
Calcul réalisé pour des panneaux photovoltaïques de 500 Wc, inclinés à 10°, orientés plein Sud et sans ombrage.
Une orientation Est ou Ouest peut entraîner une légère diminution de la production.
La production photovoltaïque et l'équivalent financier EDF (25/08/2026).
HIKUERU
Fiche technique
- Matière de l'armature
- Aluminium
- Inclinaison
- 1 à 10°
- Disponibilité pièces détachées
- 10 ans
- Garantie armature
- 5 ans
- Accessoires nécessaires pour la pose non inclus
- La fixation qui est adaptée à votre matière de mur
