Fabrication à la commande délai de fabrication + livraison 5 à 6 semaines
Auvent solaire MAHINA ELECTRA *Étape requise
Détection automatique
Votre configuration:

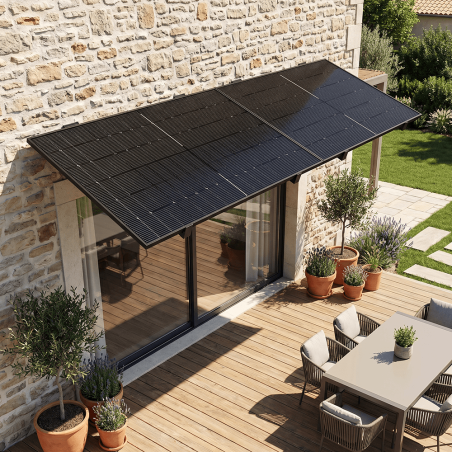

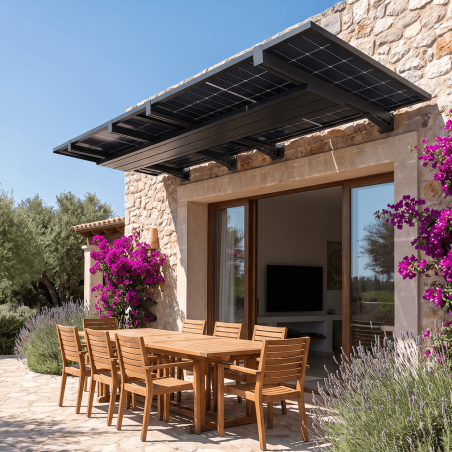

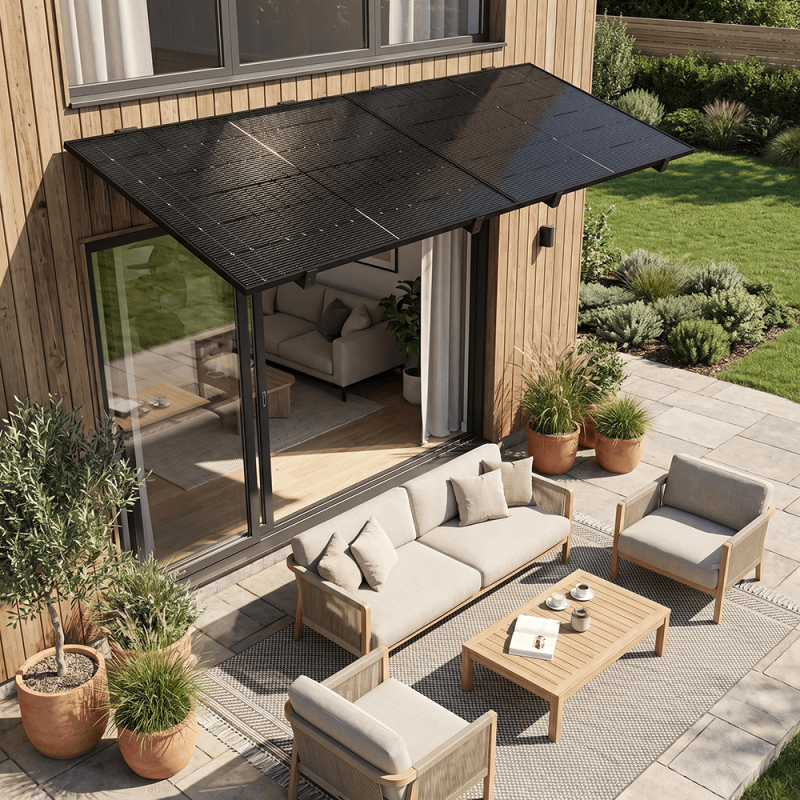

L'auvent solaire MAHINA
Une pose simple et rapide

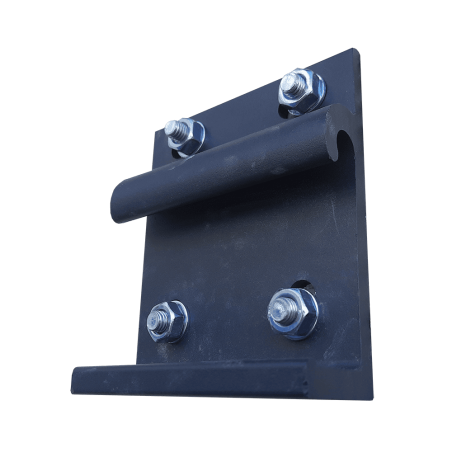

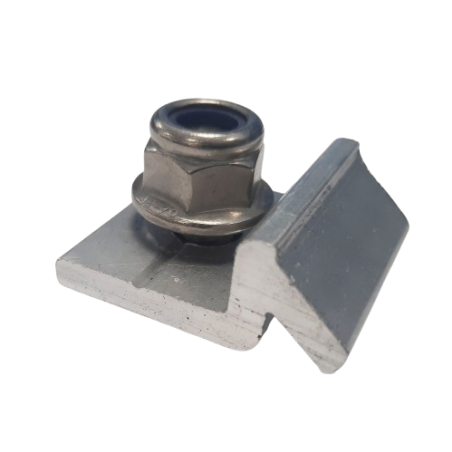

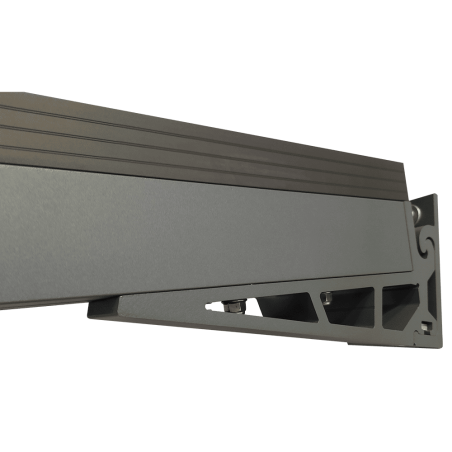

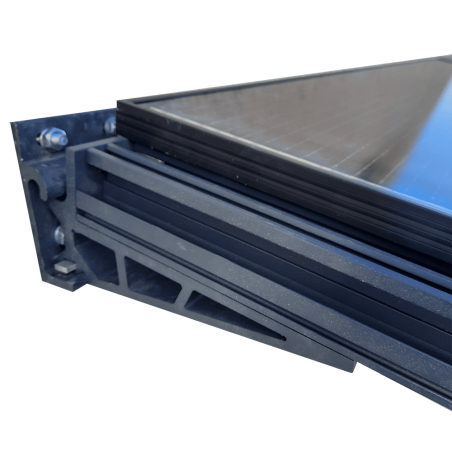

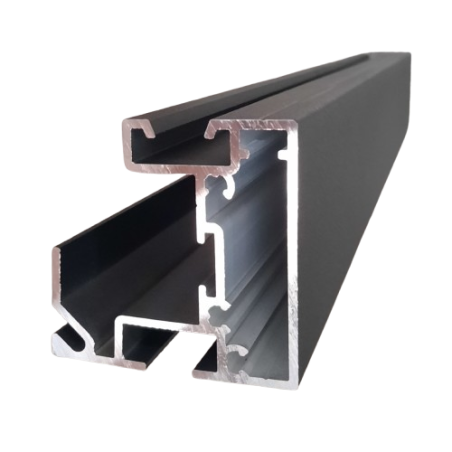

Constitué de très peu d’éléments, notre auvent solaire MAHINA pose indépendante se pose rapidement et simplement. Grâce à notre système de montage, composé de supports muraux et de chevrons équerres vous êtes nombreux à avoir franchi le pas de la pose. Le chemin de câble, disposé sous les chevrons et parcourant la largeur du produit vous permettra de disposer les micro-onduleurs et les câbles de connexion dans la structure pour une finition parfaite. La fixation des panneaux photovoltaïques, posés en paysage, sera réalisée avec le système breveté SIMPLYFix. A l’aide d’écrou tête marteau montés, au préalable, sur le grand côté du cadre de chaque panneau. Positionnez, verrouillez, c’est fixé !

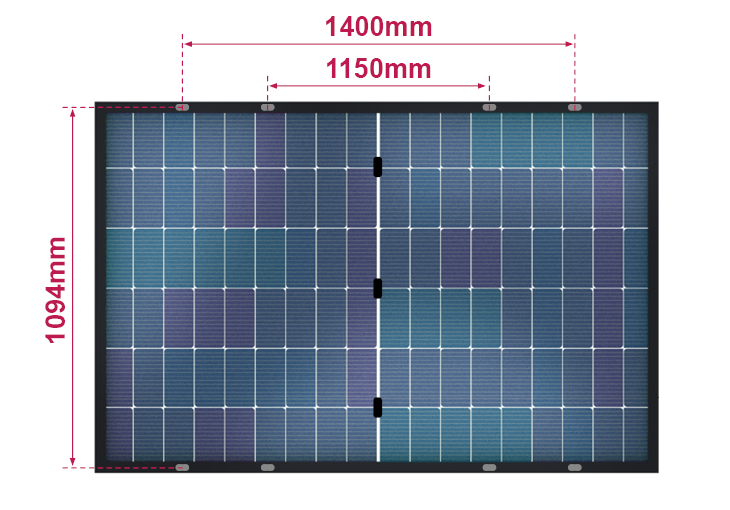

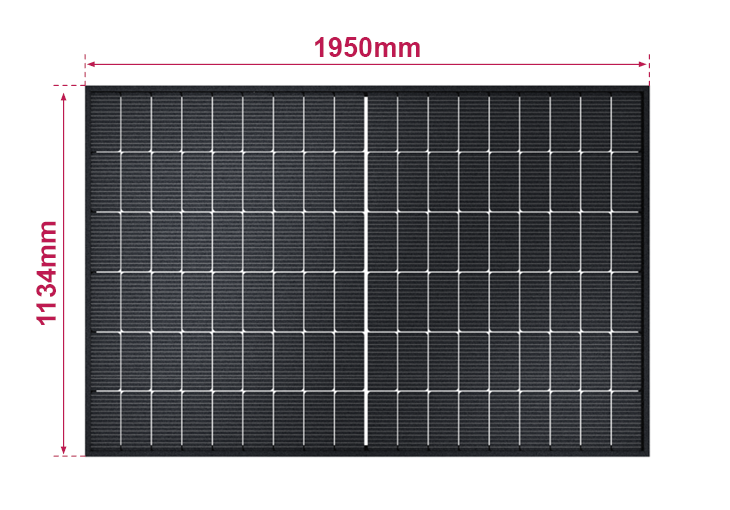

Le Panneaux Solaire Bi-Verre
Les panneaux Bi-verre, avec leur double couche de verre trempé de 2mm, sont plus robustes et résistent mieux aux intempéries, à l’usure et aux dommages. Contrairement aux panneaux traditionnels, souvent plus fragiles en raison de leur unique couche de verre, les panneaux Bi-verre sont plus résistants. Leur couche translucide et le jeu de 3mm entre les cellules, laissera passer une légère lumière. Les 108 demi-cellules de type TOPCon, permettront une production optimale tout au long de l’année. Associé à un cadre en alliage d’aluminium anodisé de 30mm d’épaisseur, cette technologie rassemble robustesse et longévité pour une grande durée de vie.
DEMI CELLULES ▪ TRANSLUCIDE ▪ BI-VERRE
* LID désigne la dégradation des cellules solaires photovoltaïques induite par une exposition prolongée à des radiations solaires importantes.
** PID est un phénomène provoquant une perte de rendement des cellules photovoltaïques par la présence de courants de fuite.
Un câblage en quelques clips

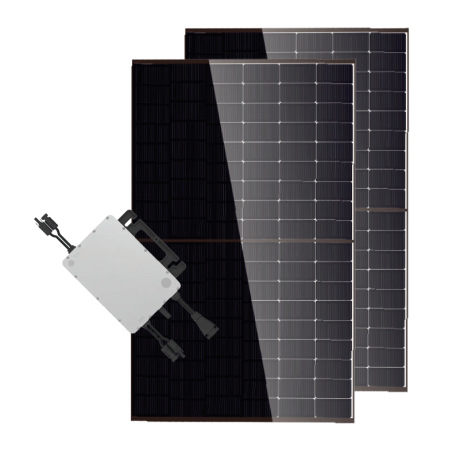

Chaque micro-onduleur de 800Wc, relié à 2 panneaux, transformera le courant continu en courant alternatif afin de pouvoir l’injecter sur le circuit électrique de votre habitation. Leur principal avantage est de gérer indépendamment les panneaux solaires à la différence des onduleurs centraux. Cela signifie que la productivité des panneaux est gérée individuellement ce qui permet d’optimiser la production jusqu’à 30%.
Pour raccorder votre installation à votre tableau électrique en toute sécurité, nous fournissons un kit de protection AC (Coffret AC) qui est adapté à votre configuration. Il sera fixé proche de votre tableau électrique. Le boîtier, muni d’un parafoudre* d’un disjoncteur et de son câble de terre en 6mm², sécurisera votre installation de toute surcharge éventuelle. La mise à la terre, quant à elle, se réalisera en un point sur le chemin de câble. En effet la présence de TerraGriff™ dans notre kit de connexion permet un transfert de la terre des panneaux jusqu’à ce dernier. Les connexions entre éléments seront réalisées grâce à des connectiques rapides, clippez et c’est branché.
* En option selon coffret AC. L’illustration ci-dessous est un schéma de principe il ne reflète pas totalement la réalité.
Raccordement au réseau électrique
| Dimension | Kit Standard (prise standard sur ligne dédiée) | Kit Coffret AC ECO (branchement au tableau électrique) | Kit Coffre AC LUXE (avec parafoudre et compteur de production) |
|---|---|---|---|
| De 1 à 4 panneaux | ✓ | ✓ | ✓ |
| De 5 à 8 panneaux | ✗ | ✓ | ✓ |
| De 9 à 12 panneaux | ✗ | ✗ | ✓ |
✓Compatible : configuration adaptée et autorisée. | ✗Incompatible : configuration non adaptée.
Boîtier AC ECO
- Protection différentielle 30 mA
- Disjoncteur 20 A
- Entrée micro-onduleurs : 1 prise AC encastrée
- Sortie réseau : 1 prise AC encastrée
- Câble AC de raccordement inclus
Boîtier AC LUXE – 4,5 kW / 6,5 kW
- Protection différentielle 30 mA
- Disjoncteur 20 A pour 4,5 kW / 32 A pour 6,5 kW
- Parafoudre intégré
- Compteur de production
- Coffret pré-câblé
- Branchement au tableau électrique
- 1 sortie AC
- 1 sortie prise de courant
- 2 sorties de terre
Combien vais-je produire de kWh/an ?
| Panneaux | Puissance | Zone A | Zone B | Zone C | Zone D | ||||
|---|---|---|---|---|---|---|---|---|---|
| Production kWh/an | Valeur € | Production kWh/an | Valeur € | Production kWh/an | Valeur € | Production kWh/an | Valeur € | ||
| 1 | 0,5 kWc | 454 | 91 € | 527 | 105 € | 579 | 116 € | 654 | 131 € |
| 2 | 1,0 kWc | 908 | 182 € | 1 054 | 211 € | 1 157 | 232 € | 1 308 | 262 € |
| 3 | 1,5 kWc | 1 363 | 273 € | 1 582 | 317 € | 1 736 | 347 € | 1 963 | 393 € |
| 4 | 2,0 kWc | 1 817 | 364 € | 2 109 | 422 € | 2 314 | 463 € | 2 617 | 524 € |
| 5 | 2,5 kWc | 2 271 | 454 € | 2 636 | 527 € | 2 893 | 579 € | 3 271 | 655 € |
| 6 | 3,0 kWc | 2 725 | 545 € | 3 163 | 633 € | 3 471 | 695 € | 3 925 | 785 € |
| 7 | 3,5 kWc | 3 179 | 636 € | 3 690 | 738 € | 4 050 | 810 € | 4 580 | 916 € |
| 8 | 4,0 kWc | 3 634 | 727 € | 4 217 | 844 € | 4 628 | 926 € | 5 234 | 1 047 € |
| 9 | 4,5 kWc | 4 088 | 818 € | 4 745 | 949 € | 5 207 | 1 042 € | 5 888 | 1 178 € |
| 10 | 5,0 kWc | 4 542 | 909 € | 5 272 | 1 055 € | 5 785 | 1 158 € | 6 542 | 1 309 € |
| 11 | 5,5 kWc | 4 996 | 1 000 € | 5 799 | 1 160 € | 6 364 | 1 273 € | 7 197 | 1 440 € |
| 12 | 6,0 kWc | 5 450 | 1 091 € | 6 326 | 1 266 € | 6 943 | 1 389 € | 7 851 | 1 571 € |
Valeurs moyennes indicatives de production annuelle, pouvant varier de ±10 %.
Calcul réalisé pour des panneaux photovoltaïques de 500 Wc, inclinés à 10°, orientés plein Sud et sans ombrage.
Une orientation Est ou Ouest peut entraîner une légère diminution de la production.
La production photovoltaïque et l'équivalent financier EDF (25/08/2026).
MAHINAINDEP
Fiche technique
- Matière de l'armature
- Aluminium
- Inclinaison
- 12° fixe
- Disponibilité pièces détachées
- 10 ans
- Garantie armature
- 5 ans
- Accessoires nécessaires pour la pose non inclus
- La fixation qui est adaptée à votre matière de mur
